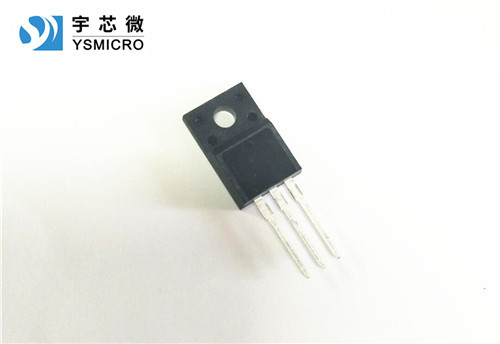

(Silicon Controlled Rectifier) 簡稱SCR，是一種大功率電器元件，也稱晶閘管。它具有體(ti) 積小、效率高、壽命長等優(you) 點。在自動控製係統中，可作為(wei) 大功率驅動器件，實現用小功率控件控製大功率設備。它在交直流電機調速係統、調功係統及隨動係統中得到了廣泛的應用。可控矽的延伸閱讀怎麽(me) 樣了解的？
1、柵極上的噪聲電平
在有電噪聲的環境中，如果柵極上的噪聲電壓超過VGT，並有足夠的柵電流激發可控矽(晶閘管)內(nei) 部的正反饋，則也會(hui) 被觸發導通。
應用安裝時，首先要使柵極外的連線盡可能短。當連線不能很短時，可用絞線或屏蔽線來減小幹擾的侵入。在然後G與(yu) MT1之間加一個(ge) 1KΩ的電阻來降低其靈敏度，也可以再並聯一個(ge) 100nf的電容，來濾掉高頻噪聲。
2、關(guan) 於(yu) 轉換電壓變化率
當驅動一個(ge) 大的電感性負載時，在負載電壓和電流間有一個(ge) 很大的相移。當負載電流過零時，华体会体育沃尔夫斯堡(晶閘管)開始換向，但由於(yu) 相移的關(guan) 係，電壓將不會(hui) 是零。所以要求可控矽(晶閘管)要迅速關(guan) 斷這個(ge) 電壓。如果這時換向電壓的變化超過允許值時，就沒有足夠的時間使結間的電荷釋放掉，而被迫使华体会体育沃尔夫斯堡(晶閘管)回到導通狀態。
為(wei) 了克服上述問題，可以在端子MT1和MT2之間加一個(ge) RC網絡來限製電壓的變化，以防止誤觸發。一般，電阻取100R，電容取100nF。值得注意的是此電阻不能省掉。
3、關(guan) 於(yu) 轉換電流變化率
當負載電流增大，電源頻率的增高或電源為(wei) 非正弦波時，會(hui) 使轉換電流變化率變高，這種情況易在感性負載的情況下發生，很容易導致器件的損壞。此時可以在負載回路中串聯一隻幾毫亨的空氣電感。
4、關(guan) 於(yu) 可控矽(晶閘管)開路電壓變化率DVD/DT
在處於(yu) 截止狀態的华体会体育沃尔夫斯堡(晶閘管)兩(liang) 端加一個(ge) 小於(yu) 它的VDFM的高速變化的電壓時，內(nei) 部電容的電流會(hui) 產(chan) 生足夠的柵電流來使可控矽(晶閘管)導通。這在高溫下尤為(wei) 嚴(yan) 重，在這種情況下可以在MT1和MT2間加一個(ge) RC緩衝(chong) 電路來限製VD/DT，或可采用高速可控矽(晶閘管)。
5、關(guan) 於(yu) 連續峰值開路電壓VDRM
在電源不正常的情況下，可控矽(晶閘管)兩(liang) 端的電壓會(hui) 超過連續峰值開路電壓VDRM的大值，此時可控矽(晶閘管)的漏電流增大並擊穿導通。如果負載能允許很大的浪湧電流，那麽(me) 矽片上局部的電流密度就很高，使這一小部分先導通。導致芯片燒毀或損壞。另外白熾燈，容性負載或短路保護電路會(hui) 產(chan) 生較高的浪湧電流，這時可外加濾波器和鉗位電路來防止尖峰（毛刺）電壓加到华体会体育沃尔夫斯堡(晶閘管)上。
