  hth棋牌软件BTB06 华体会体育沃尔夫斯堡 BTB06-600 插件晶閘管







  华体会体育沃尔夫斯堡 BTB06-600的特點：


  • NPNPN 五層結構的矽雙向器件

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 工作結溫高，換向能力強

  • 高電壓變化率 dV/dt

  • 大電流變化率 dI/dt

  • 符合 RoHS 規範

  • 封裝形式：TO-220B








  华体会体育沃尔夫斯堡 BTB06-600的應用領域：

          BTB06-600华体会体育沃尔夫斯堡應用於(yu) ：調光/調速控製器、洗衣機、攪拌機、果汁機、麵包機、吸塵器等家用電器。

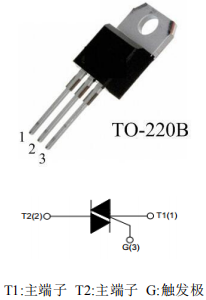

  华体会体育沃尔夫斯堡 BTB06-600的引腳圖：









  华体会体育沃尔夫斯堡 BTB06-600的極限值：

  • 斷態重複峰值電壓 V_DRM/V_RRM -------------------------------------  600/800V

  • 通態均方根電流 I_T(RMS) ----------------------------------------------  6A

  • 通態不重複浪湧電流 I_TSM -------------------------------------------  60A

  • 通態電流臨(lin) 界上升率 dI_T/dt ------------------------------------------  50A/μs

  • 門極峰值電流 I_GM ----------------------------------------------------  4A

  • 門極平均功率 P_G(AV) -------------------------------------------------  1W

  • 存儲(chu) 溫度 T_STG --------------------------------------------------------  -40~+150℃

  • 工作結溫 T_j ------------------------------------------------------------  -40~+125℃








  华体会体育沃尔夫斯堡 BTB06-600的電特性：


  符號	參數	數值			單位
  		TW	SW	CW
  IGT	門極觸發電流	≤5	≤10	≤35	mA
  VGT	門極觸發電壓	≤1.3			V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤10	≤15	≤35	mA
  IL	擎住電流 I-III	≤10	≤25	≤50
  	擎住電流 II	≤15	≤30	≤60
  dVD/dt	斷態電壓臨界上升率	≥20	≥40	≥400	V/μs
  VTM	通態壓降	≤1.55			V

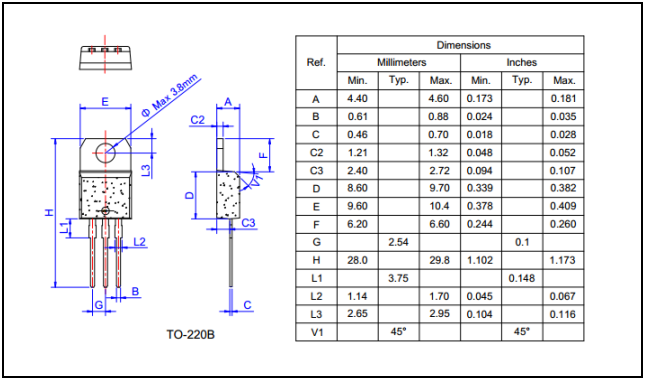

  华体会体育沃尔夫斯堡 BTB06-600的封裝外形尺寸：










  ---
