  4056大電流充電芯片 4056A SOP8 鋰電充電IC







  鋰電充電IC 4056A的描述：


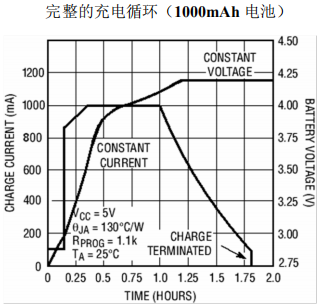

          4056A是一款完整的單節鋰離子電池采用恒定電流/恒定電壓線性充電器。其底部帶有散熱片的SOP8 封裝與(yu) 較少的外部元件數目使得4056A 成為(wei) 便攜式應用的理想選擇。4056A可以適合 USB 電源和適配器電源工作。

          由於(yu) 采用了內(nei) 部 PMOSFET 架構，加上防倒充電路，所以不需要外部隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高溫條件下對芯片溫度加以限製。充電電壓固定於(yu) 4.2V，而充電電流可通過一個(ge) 電阻器進行外部設置。當充電電流在達到最終複充電壓之後降至設定值1/10時，4056A將自動終止充電循環。當輸入電壓(交流適配器或USB電源)被拿掉時，4056A自動進入一個(ge) 電流狀態，將電池漏電流降至2uA以下。4056A在有電源時也可置於(yu) 停機模式，以將供電電流降至55uA。4056A的其他特點包括電池溫度檢測、欠壓閉鎖、自動再充電和兩(liang) 個(ge) 用於(yu) 指示充電、結束的LED狀態引腳。







  鋰電充電IC 4056A的應用：


  • 移動電話、PDA

  • MP3、MP4 播放器

  • 數碼相機

  • 電子詞典

  • GPS

  • 便攜式設備、各種充電器








  鋰電充電IC 4056A的極限值：

  • 輸入電源電壓(VCC)：-0.3V~8V

  • PROG：-0.3V~VCC+0.3V

  • BAT：-0.3V~7V

  • CHRG：-0.3V~10V

  • STDBY：-0.3V~10V

  • TEMP：-0.3V~10V

  • CE：-0.3V~10V

  • BAT 短路持續時間：連續

  • BAT 引腳電流：1200mA

  • PROG 引腳電流：1200uA

  • 最大結溫：145℃

  • 工作環境溫度範圍：-40℃~85℃

  • 貯存溫度範圍：-65℃~125℃

  • 引腳溫度(焊接時間10秒)：260℃

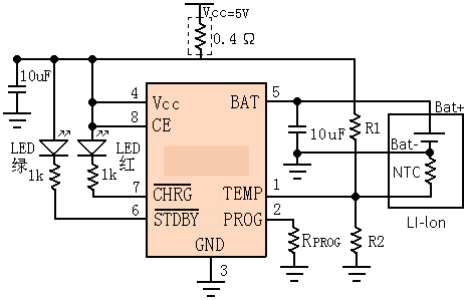

  鋰電充電IC 4056A的典型應用圖：

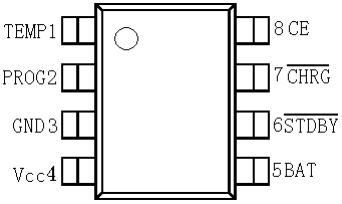

  鋰電充電IC 4056A的管腳排列圖：









  鋰電充電IC 4056A的引腳功能描述：

          TEMP(引腳1)：電池溫度檢測輸入端。將 TEMP 管腳接到電池的 NTC 傳(chuan) 感器的輸出端。如果 TEMP 管腳的電壓小於(yu) 輸入電壓的 45% 或者大於(yu) 輸入電壓的 80%，意味著電池溫度過低或過高，則充電被暫停。


          如果 TEMP 直接接 GND，電池溫度檢測功能取消，其他充電功能正常。

          PROG(引腳2)：恒流充電電流設置和充電電流監測端。從(cong) PROG 管腳連接一個(ge) 外部電阻到地端可以對充電電流進行編程。在預充電階段，此管腳的電壓被調製在 0.1V；在恒流充電階段，此管腳的電壓被固定在 1V。在充電狀態的所有模式，測量該管腳的電壓都可以根據下麵的公式來估算充電電流：






          GND(引腳3)：電源地。


          VCC(引腳4)：輸入電壓正輸入端。此管腳的電壓為(wei) 內(nei) 部電路的工作電源。當 VCC 與(yu) BAT 管腳的電壓差小於(yu) 30mV 時，4056A 將進入低功耗的停機模式，此時 BAT 管腳的電流小於(yu) 2uA。

          BAT(引腳5)：電池連接端。將電池的正端接到此管腳。在芯片被禁止工作或者睡眠模式，BAT 管腳的漏電流小於(yu) 2uA。BAT 管腳向電池提供充電電流和 4.2V 的限製電壓。


          STDBY(引腳6)：電池充電完成指示端。當電池充電完成時 STDBY 被內(nei) 部開關(guan) 拉到低電平，表示充電完成。除此之外，STDBY 管腳將處於(yu) 高阻態。

          CHRG(引腳7)：漏極開路輸出的充電狀態指示端。當充電器向電池充電時，CHRG 管腳被內(nei) 部開關(guan) 拉到低電平，表示充電正在進行；否則 CHRG 管腳處於(yu) 高阻態。

          CE(引腳8)：芯片使能輸入端。高輸入電平將使 4056A 處於(yu) 正常工作狀態；低輸入電平使 4056A 處於(yu) 被禁止充電狀態。CE 管腳可以被 TTL 電平或者 CMOS 電平驅動。







  ---
