  华体会竞猜app TYN820 TO-220B 國產(chan) 晶閘管







  华体会竞猜app TYN820的引腳圖：









  华体会竞猜app TYN820的特點：

  • PNPN 四層結構的矽單向器件

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 符合 RoHS 規範

  • 封裝形式：TO-220B








  华体会竞猜app TYN820的應用領域：

  • 摩托車調壓器

  • LED 燈控製器

  • 交流電開關(guan)

  • 交直流電源變換

  • 直發器








  华体会竞猜app TYN820的極限值：

  • 斷態重複峰值電壓 V_DRM/V_RRM -------------------------------------  600/800V

  • 通態平均電流 I_T(AV) --------------------------------------------------  13A

  • 通態均方根電流 I_T(RMS) ----------------------------------------------  20A

  • 通態不重複浪湧電流 I_TSM -------------------------------------------  250A

  • 通態電流臨(lin) 界上升率 dI_T/dt ------------------------------------------  50A/μs

  • 門極峰值電流 I_GM ----------------------------------------------------  4A

  • 門極平均功率 P_G(AV) -------------------------------------------------  1W

  • 存儲(chu) 溫度 T_STG --------------------------------------------------------  -40~+150℃

  • 工作結溫 T_j -----------------------------------------------------------  -40~+125℃








  华体会竞猜app TYN820的電特性：

  符號	參數	數值	單位
  IGT	門極觸發電流	2~25	mA
  VGT	門極觸發電壓	1	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流	40	mA
  IL	擎住電流	60
  dVD/dt	斷態電壓臨界上升率	200	V/μs
  VTM	通態壓降	1.6	V







  华体会竞猜app TYN820的熱阻：

  符號	參數	數值	單位
  Rth(j-c)	結到管殼的熱阻(AC)	1.05	℃/W
  Rth(j-a)	結到環境的熱阻	60

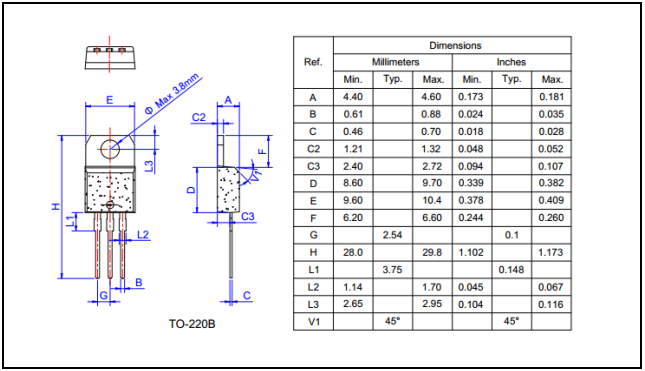

  华体会竞猜app TYN820的封裝外形尺寸：









  ---
