  MOS管3442 貼片場效應管 GM3442 SOT-23







  貼片場效應管 GM3442的特點：

  • 低導通電阻和最大直流電流能力

  • 超高元胞密度設計

  • 封裝形式：SOT-23







  貼片場效應管 GM3442的應用領域：

  • 升壓轉換

  • 同步整流

  • 背光驅動

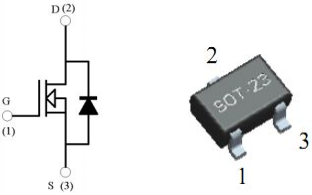

  貼片場效應管 GM3442的引腳排列圖：









  貼片場效應管 GM3442的極限值：


  參數	符號	數值	單位
  漏極-源極電流	BVDSS	100	V
  柵極-源極電壓	VGS	±20
  漏極電流-連續 TC=25℃	ID	1	A
  漏極電流-脈衝	IDM	4
  總耗散功率 TC=25℃	PTOT	1.4	W
  熱阻	RθJA	100	℃/W
  結溫/存儲溫度	TJ,Tstg	-55~150	℃







  貼片場效應管 GM3442的電特性：

  (如無特殊說明，T_A=25℃)


  參數	符號	最小值	典型值	最大值	單位
  漏極-源極擊穿電壓	BVDSS	100			V
  柵極開啟電壓	VGS(th)	1	1.5	3
  零柵壓漏極電流	IDSS			1	uA
  柵極漏電流	IGSS			±100	nA
  靜態漏源導通電阻 ID=1A,VGS=10V	RDS(ON)		520	630	mΩ
  靜態漏源導通電阻 ID=0.8A,VGS=4.5V			550	720
  漏極-源極電流	ISD			1	A
  內(nei) 附二極管正向壓降	VSD			1.2	V
  輸入電容	CISS		100		pF
  共源輸出電容	COSS		13
  柵源電荷密度	Qgs		0.4		nC
  柵漏電荷密度	Qgd		0.8
  開啟延遲時間	td(on)		5		ns
  開啟上升時間	tr		4
  關斷延遲時間	td(off)		12
  開啟下降時間	tf		5

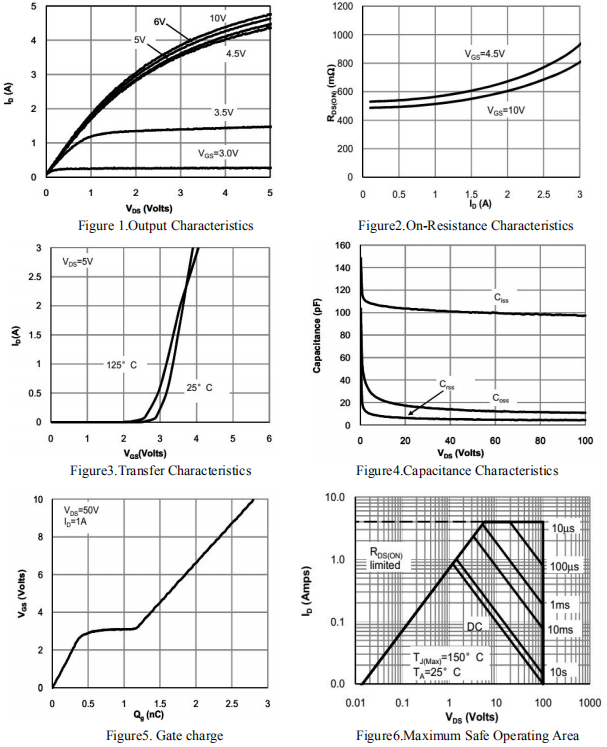

  貼片場效應管 GM3442的典型特性曲線：









  ---
