場效應管3422 55VN溝道MOS管 GM3422 SOT-23

• 來源：hth体育官网登录 更新時間：2020-10-14 11:07:40點擊：6次

•


  場效應管3422 55VN溝道MOS管 GM3422 SOT-23







  55VN溝道MOS管 GM3422的引腳圖：









  55VN溝道MOS管 GM3422的極限值：

  • 漏極-源極電壓 B_VDSS ------------------------------------  55V

  • 柵極-源極電壓 V_GS ---------------------------------------  ±12V

  • 漏極電流-連續 I_D -----------------------------------------  2.1A

  • 漏極電流-脈衝(chong) I_DM ---------------------------------------  10A

  • 總耗散功率 (T_A=25℃) P_D --------------------------------  1250mW

  • 結溫 T_j -----------------------------------------------------  150℃

  • 存儲(chu) 溫度 T_stg ---------------------------------------------  -55~+150℃








  55VN溝道MOS管 GM3422的電特性：

  (如無特殊說明，T_A=25℃)

  參數	符號	最小值	典型值	最大值	單位
  漏極-源極擊穿電壓	BVDSS	55			V
  柵極開啟電壓	VGS(th)	0.6		2
  內附二極管正向壓降	VSD			1
  零柵壓漏極電流 VGS=0V,VDS=44V	IDSS			1	uA
  零柵壓漏極電流 VGS=0V,VDS=44V,TA=55℃				5
  柵極漏電流	IGSS			±100	nA
  靜態漏源導通電阻 ID=2.1A,VGS=4.5V	RDS(ON)		125	160	mΩ
  靜態漏源導通電阻 ID=1.5A,VGS=2.5V			160	200
  輸入電容	CISS		214		pF
  輸出電容	COSS		31
  開啟時間	t(on)		2		ns
  關斷時間	t(off)		16

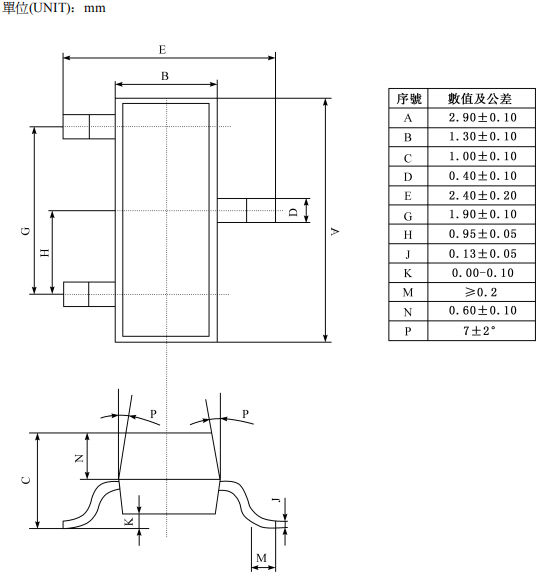

  55VN溝道MOS管 GM3422的封裝外形尺寸：









  ---
