  大芯片BTA20 hth棋牌软件BTA20的數據參數







  BTA20的應用領域：

          BTA20可控矽應用於(yu) ：加熱控製器、調速控製器、洗衣機、攪拌機、果汁機、電動工具、吸塵器等家用電器。

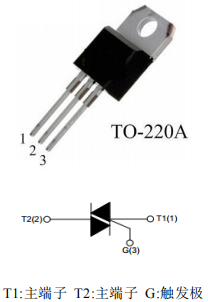

  BTA20的引腳圖：









  BTA20的特點：

  • NPNPN 五層結構的矽雙向期間

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 工作結溫高，換向能力強

  • 高電壓變化率 dV/dt

  • 大電流變化率 dI/dt

  • 符合 RoHS 規範

  • 封裝形式：TO-220A








  BTA20的極限值(T_CASE=25℃)：

  • 斷態重複峰值電壓 V_DRM/V_RRM  ------------------------------------------- 600/800V

  • 通態均方根電流 I_T(RMS)  ---------------------------------------------------- 20A

  • 通態電流臨(lin) 界上升率 dI_T/dt  ------------------------------------------------ 50A/μs

  • 門極峰值電流 I_GM  ---------------------------------------------------------- 4A

  • 門極平均功率 P_G(AV)  ------------------------------------------------------- 1W

  • 存儲(chu) 溫度 T_STG ---------------------------------------------------------------  -40~+150℃

  • 工作結溫 T_J ------------------------------------------------------------------  -40~+125℃








  BTA20的電特性：

  符號	參數	數值		單位
  		CW	BW
  IGT	門極觸發電流	≤35	≤50	mA
  VGT	門極觸發電壓	≤1.3		V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤50	≤75	mA
  IL	擎住電流 I-III	≤50	≤70	mA
  	擎住電流 II	≤80	≤90
  dVD/dt	斷態電壓臨界上升率	≥500	≥1000	V/μs
  VTM	通態壓降	≤1.55		V

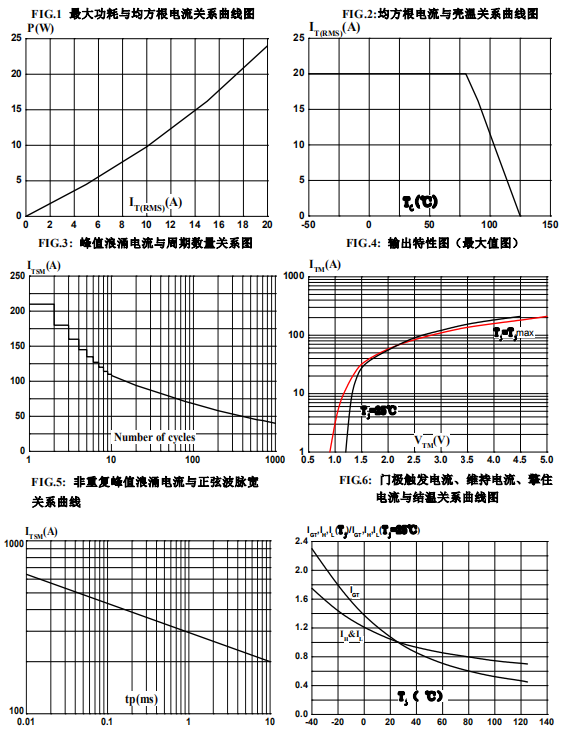

  BTA20的電特性：









  ---
