  四象限华体会体育沃尔夫斯堡 BTB16-600C 16A可控矽參數







  BTB16-600C的引腳圖：









  BTB16-600C的特點：


  • NPNPN 五層結構的矽雙向器件

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 工作結溫高，換向能力強

  • 高電壓變化率 dV/dt

  • 大電流變化率 dI/dt

  • 符合 RoHS 規範

  • 封裝形式：TO-220B








  BTB16-600C的應用領域：

          BTB16-600C可控矽應用於(yu) ：加熱控製器、調速控製器、洗衣機、攪拌機、果汁機、電動工具、吸塵器等家用電器。







  BTB16-600C的極限參數(T_CASE=25℃)：

  • 斷態重複峰值電壓 V_DRM/V_RRM：600/800V

  • 通態均方根電流 I_T(RMS)：16A

  • 通態不重複浪湧電流 I_TSM：160A

  • 通態電流臨(lin) 界上升率dI_T/dt：50A/μs

  • 門極峰值電流 I_GM：4A

  • 門極平均功率 P_G(AV)：1W

  • 存儲(chu) 溫度 T_STG：-40~+150℃

  • 工作結溫 T_j：-40~+125℃

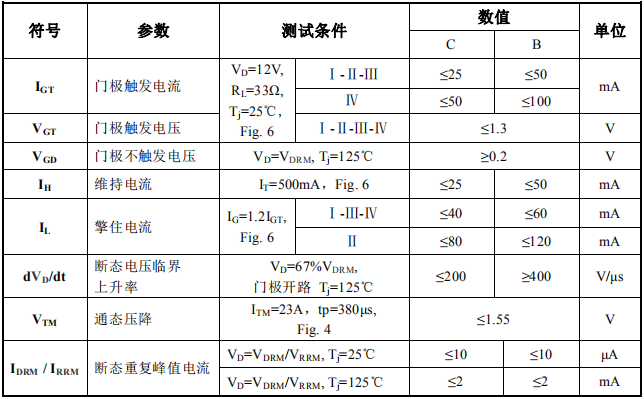

  BTB16-600C的電特性：

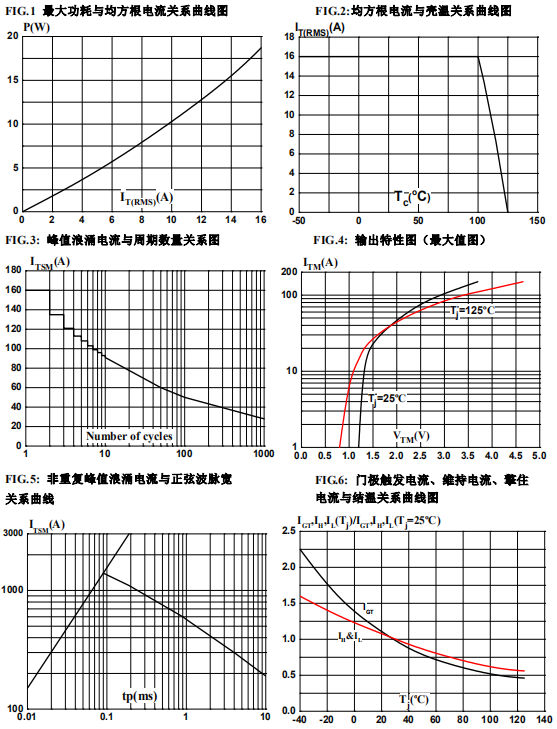

  BTB16-600C的參數特性曲線：

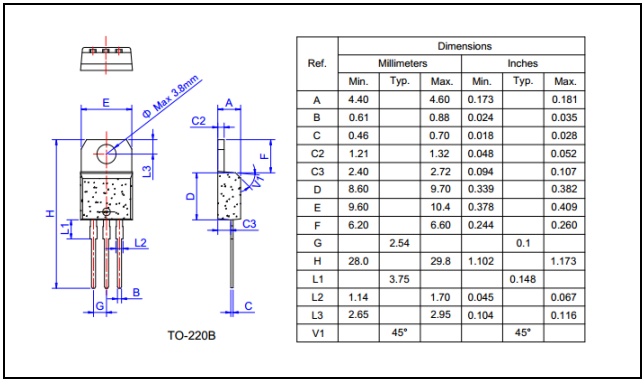

  BTB16-600C的封裝外形尺寸：









  ---
