  場效應管和晶閘管的區別



  本文來源：電子發燒友



          場效應管和晶閘管都是電子電路中常用的開關(guan) 型器件，但是兩(liang) 者存在本質的區別。場效應管包括結型場效應管JFET和金屬-氧化物半導體(ti) 場效應管MOSFET。而晶閘管一般是指可控矽，可控矽按照導通方向可以分為(wei) 华体会竞猜appSCR和华体会体育沃尔夫斯堡Triac。



          什麽(me) 是場效應管

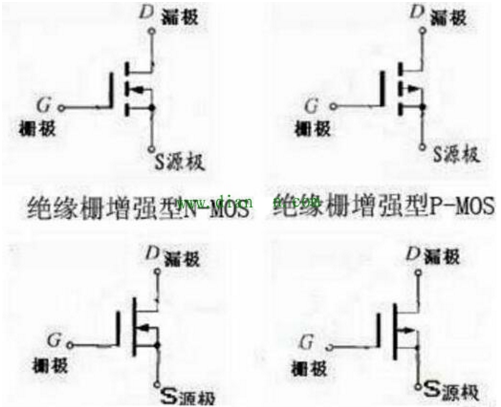

          這裏主要介紹MOSFET。MOSFET有三個(ge) 電極，分別為(wei) 柵極G、源極S和漏極D，其中柵極G為(wei) 控製端，源極S和漏極D為(wei) 輸出端。從(cong) 半導體(ti) 的構成方麵可以分為(wei) NMOS和PMOS。這兩(liang) 種MOS的電路符號如下圖所示：







          PMOS的襯底為(wei) N型半導體(ti) ，在VGS《0時，會(hui) 形成P溝道，所以叫做P溝道MOS；而NMOS的襯底為(wei) P型半導體(ti) ，在VGS》0時，會(hui) 形成N溝道，所以叫做N溝道MOS。



          MOS管是電壓驅動型的器件，主要用作可控整流、功率開關(guan) 、信號放大等，應用比較廣泛。MOS管的通道依靠VGS的電平，對於(yu) NMOS而言，VGS 》0時，NMOS導通，否則NMOS截止；對於(yu) PMOS而言，VGS《0，PMOS導通，否則截止。



          晶閘管又稱可控矽，其與(yu) 場效應管一樣，皆為(wei) 半導體(ti) 器件，它們(men) 的外形封裝也基本一樣，但它們(men) 在電路中的用途卻不一樣。

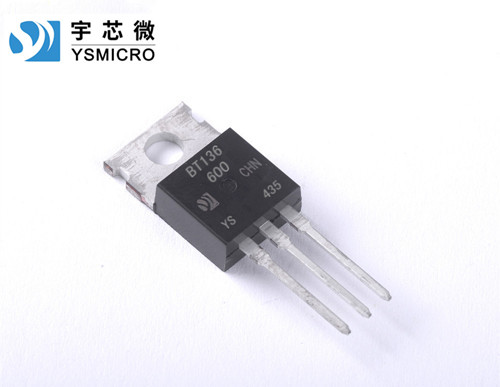

  ▲ TO-220封裝的BT136雙向晶閘管。





  ▲ TO-220封裝的N溝道MOS場效應管。



          晶閘管可分為(wei) 單向晶閘管和雙向晶閘管兩(liang) 種。它們(men) 在電子電路中可以作為(wei) 電子開關(guan) 使用，用來控製負載的通斷；可以用來調節交流電壓，從(cong) 而實現調光、調速、調溫。另外，單向晶閘管還可以用於(yu) 整流。



          晶閘管在日常中用的很廣，像家裏用的聲控燈，一般采用BT169、MCR100-6這類小功率單向晶閘管作為(wei) 電子開關(guan) 驅動燈泡工作。在白熾燈泡無級調光或電風扇無級調速電路中，常用BT136這類大功率的雙向晶閘管來實現調光或調速。

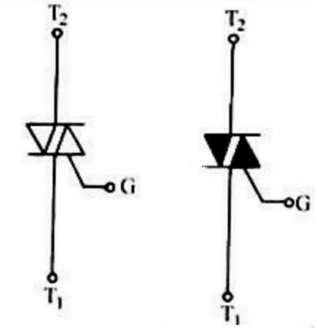

  ▲ 雙向晶閘管的電路符號。

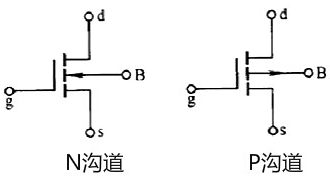

  ▲ MOS場效應管的電路符號。



          場效應管屬於(yu) 單極型半導體(ti) 器件，其可以分為(wei) 結型場效應管和MOS場效應管兩(liang) 種，每種類型的場效應管又有P溝道和N溝道之分。場效應管在電子電路中既可以作為(wei) 放大器件用來放大信號，又可以作為(wei) 開關(guan) 器件用來控製負載的通斷，故場效應管的用途比晶閘管更廣一些。



          在功放電路中，采用VMOS場效應管作為(wei) 功率放大元件，可以提高音質；在開關(guan) 電路中，驅動電機等大電流負載時，選用MOS場效應管作為(wei) 電子開關(guan) ，可以減輕前級驅動電路的負擔（若選用晶閘管的話，需要從(cong) 前級電路汲取較大的驅動電流）。



          綜上，場效應管和晶閘管的區別就是：場效應管既可以放大信號，亦可以作為(wei) 高速電子開關(guan) 控製負載的通斷，同時還可以實現調速、調光、調溫等功能，而晶閘管不能用來構成放大器放大信號，用作電子開關(guan) 時，工作頻率也不及場效應管高，隻能用於(yu) 低速控製。







  ---
