  可控矽晶閘管的控製電路圖與(yu) 導通條件







  一、可控矽的導通條件


          一是可控矽陽極與(yu) 陰極間必須加正向電壓，二是控製極也要加正向電壓。以上兩(liang) 個(ge) 條件必須同時具備，可控矽才會(hui) 處於(yu) 導通狀態。另外，可控矽一旦導通後，即使降低控製極電壓或去掉控製極電壓，可控矽仍然導通。 可控矽關(guan) 斷條件：降低或去掉加在可控矽陽極至陰極之間的正向電壓，使陽極電流小於(yu) 最小維持電流以下。







  二、可控矽的控製電路圖(3例)

  1、可調速吸塵器

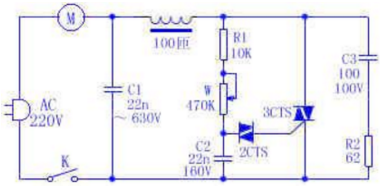

          器使用可控矽元件構成調速電路，能根據需要控製電機轉速，以發跡管道吸力的大小。下圖所示的調速電路比較成熟，普遍使用在高檔大功率吸塵器中。







  2、簡單的停電自鎖開關(guan)

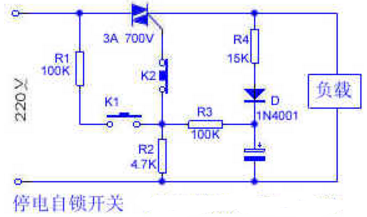

          正常時，它象普通開關(guan) 一樣使用。按一下K1，220V交流電經R1和R2分壓給华体会体育沃尔夫斯堡提供一觸發電壓，使华体会体育沃尔夫斯堡導通。可控矽導通後，在電源電壓正半周期間，少量電流經R4、D向C充電，同時經R3、R2分壓觸發可控矽；在負半周期間，C向R3和R2放電並觸發华体会体育沃尔夫斯堡，這樣使华体会体育沃尔夫斯堡繼續導通，保證負載正常工作。一旦電網突然停電，C上的電荷經R3和R2放電。在電網恢複供電後，由於(yu) K1常開，C上又無電壓，不能使华体会体育沃尔夫斯堡觸發導通，電路呈斷開自鎖狀態，因此沒有電流流過負載。隻有重按一下K1，負載才能正常工作，從(cong) 而有效地防止了因斷電後恢複供電造成的浪費和事故。常閉按鈕K2用於(yu) 正常供電情況下關(guan) 斷電路







  3、可調電壓插座






          可用於(yu) 調溫（電烙鐵）、調光（燈）、調速（電機），使用時隻要把用電器的插頭插入插座即可，十分方便。

          向二極管2CTS，V2為(wei) 3CTSI华体会体育沃尔夫斯堡，調節RP可使插座上的電壓發生變化。







  ---
