可控矽開關是什麽？如何控製它的導通和關閉？

• 來源：hth体育官网登录 更新時間：2020-05-25 09:47:06點擊：6次

•


  可控矽開關(guan) 是什麽(me) ？如何控製它的導通和關(guan) 閉？







  一、可控矽開關(guan) 是什麽(me)

          可控矽開關(guan) 又叫晶閘管，是晶體(ti) 閘流管(Thyristor)的簡稱，故稱可控矽，它是一種大功率開關(guan) 型半導體(ti) 器件，在電路中用文字符號為(wei) “V”、“VT”表示（舊標準中用字母“SCR”表示）。

          可控矽開關(guan) 也即是俗稱無觸點開關(guan) 丶用华体会体育沃尔夫斯堡丶或者华体会竞猜app為(wei) 開關(guan) 器件，具有開關(guan) 速度快丶帶負載能力強，功耗小，無噪聲等特點。廣泛應用於(yu) 各種自動化控製電路中。






  二、可控矽開關(guan) 的分類

          按關(guan) 斷、導通及控製方式分類

          可控矽按其關(guan) 斷、導通及控製方式可分為(wei) 普通可控矽、华体会体育沃尔夫斯堡、逆導可控矽、門極關(guan) 斷可控矽(GTO)、BTG可控矽、溫控可控矽和光控可控矽等多種。

          按引腳和極性分類

          可控矽按其引腳和極性可分為(wei) 二極可控矽、三極可控矽和四極可控矽

          按封裝形式分類

          可控矽按其封裝形式可分為(wei) 金屬封裝可控矽、塑封可控矽和陶瓷封裝可控矽三種類型。其中，金屬封裝可控矽又分為(wei) 螺栓形、平板形、圓殼形等多種；塑封可控矽又分為(wei) 帶散熱片型和不帶散熱片型兩(liang) 種。

          按電流容量分類

          可控矽按電流容量可分為(wei) 大功率可控矽、中功率可控矽和小功率可控矽三種。通常，大功率可控矽多采用金屬殼封裝，而中、小功率可控矽則多采用塑封或陶瓷封裝。

          按關(guan) 斷速度分類

          可控矽按其關(guan) 斷速度可分為(wei) 普通可控矽和高頻（快速）可控矽。






  三、可控矽開關(guan) 的工作原理

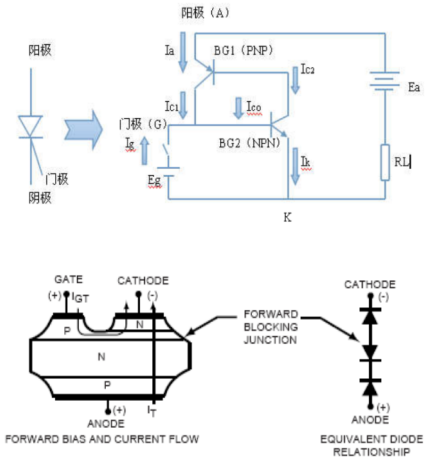

  （1）導通

          柵極懸空時，BG1和BG2截止，沒有電流流過負載電阻RL。

          柵極輸入一個(ge) 正脈衝(chong) 電壓(注入觸發電流Ig)時，BG2導通，VCE(BG2)下降，VBE(BG1)升高。

          正反饋過程：

          Ig↑→Ic2↑→Ia↑→Ic1↑→Ig↑ 使BG1和BG2進入飽和導通狀態。

          電路很快從(cong) 截止狀態進入導通狀態。

          由於(yu) 正反饋的作用柵極Ig沒有觸發將保持導通狀態不變

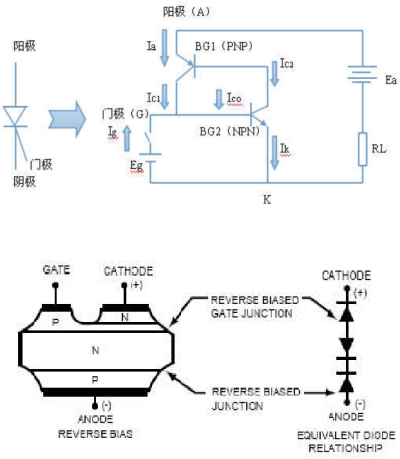

  （2）截止

          陽極—陰極加上反向電壓

          BG1和BG2截止。

          加大負載電阻RL使電流減少BG1和BG2的基電流也將減少。

          當減少到某一個(ge) 值時由於(yu) 電路的正反饋作用，電路翻轉為(wei) 截止狀態。

          這個(ge) 電流為(wei) 維持電流IH









  四、可控矽的導通和關(guan) 閉

          可控矽導通有兩(liang) 個(ge) 條件：一是可控矽陽極與(yu) 陰極間必須加正向電壓，二是控製極也要加正向電壓。以上兩(liang) 個(ge) 條件必須同時具備，可控矽才會(hui) 處於(yu) 導通狀態。另外，可控矽一旦導通後，即使降低控製極電壓或去掉控製極電壓，可控矽仍然導通。

          可控矽關(guan) 斷條件：降低或去掉加在可控矽陽極至陰極之間的正向電壓，使陽極電流小於(yu) 最小維持電流以下。







  ---
