  可控矽的工作原理及主要用途

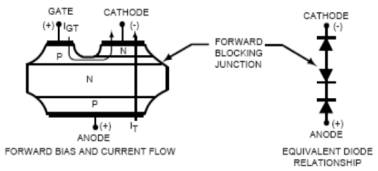

          可控矽是可控矽整流元件的簡稱,是一種具有三個(ge) PN 結的四層結構的大功率半導體(ti) 器件,一般由兩(liang) 晶閘管反向連接而成.它的功用不僅(jin) 是整流，還可以用作無觸點開關(guan) 以快速接通或切斷電路，實現將直流電變成交流電的逆變，將一種頻率的交流電變成另一種頻率的交流電等等。目前可控矽在自動控製、機電應用、工業(ye) 電氣及家電等方麵都有廣泛的應用。

          可控矽從(cong) 外形上區分主要有螺旋式、平板式和平底式三種。螺旋式應用較多。

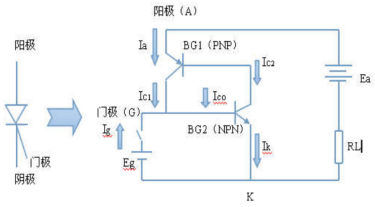

  一、可控矽工作原理

  ⑴、導通

  • 柵極懸空時，BG1和BG2截止，沒有電流流過負載電阻 RL。

  • 柵極輸入一個(ge) 正脈衝(chong) 電壓(注入觸發電流Ig)時，BG2導通，VCE(BG2)下降，VBE(BG1)升高

  • 正反饋過程：

          Ig↑→Ic2↑→Ia↑→Ic1↑→Ig↑ 使BG1和BG2進入飽和導通狀態。




  • 電路很快從(cong) 截止狀態進入導通狀態。

  • 由於(yu) 正反饋的作用柵極Ig沒有觸發將保持導通狀態不變












  ⑵、截止

          陽極——陰極加上反向電壓

  • BG1和BG2截止

  • 加大負載電阻RL使電流減少BG1和BG2的基電流也將減少。

  • 當減少到某一個(ge) 值時由於(yu) 電路的正反饋作用，電路翻轉為(wei) 截止狀態。

          這個(ge) 電流為(wei) 維持電流IH









  二、可控矽的主要用途

          作用之一：整流

          普通可控矽最基本的用途就是可控整流。大家所熟知的二極管整流電路隻可完成整流的功能，並沒有實現可控，而一旦把二極管換做可控矽，便構成了一個(ge) 可控整流電路。

          在一個(ge) 最基本的單相半波可控整流電路中，當正弦交流電壓處於(yu) 正半周時，隻有在控製極外加觸發脈衝(chong) 時，可控矽才被觸發導通，負載上才會(hui) 有電壓輸出，因此可以通過改變控製極上觸發脈衝(chong) 到來的時間，來進一步調節負載上輸出電壓的平均值，達到可控整流的作用。

          作用之二：無觸點開關(guan)

          可控矽的作用之二就是用作無觸點開關(guan) ，經常用於(yu) 自動化設備中，代替通用繼電器，具有無噪音、壽命長的特點。







  ---
