晶閘管的導通條件與(yu) 工作條件

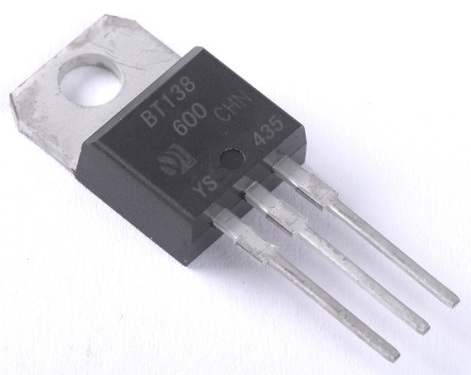

晶閘管（Thyristor）是晶體(ti) 閘流管的簡稱，又被稱做可控矽整流器，以前被簡稱為(wei) 可控矽；1957年美國通用電氣公司開發出世界上第一款晶閘管產(chan) 品，並於(yu) 1958年將其商業(ye) 化；晶閘管是PNPN四層半導體(ti) 結構，它有三個(ge) 極：陽極，陰極和控製極； 晶閘管具有矽整流器件的特性，能在高電壓、大電流條件下工作，且其工作過程可以控製、被廣泛應用於(yu) 可控整流、交流調壓、無觸點電子開關(guan) 、逆變及變頻等電子電路中。
晶閘管是一種開關(guan) 元件，顧名思義(yi) 他的名字裏麵有一個(ge) 閘字也就是門，開關(guan) 的意思，他廣泛的應用在各種電路，以及電子設備中。晶閘管是典型的小電流控製大電流的設備，他通過一個(ge) 電流很小的脈衝(chong) 觸發晶閘管處於(yu) 導通狀態此時他的電阻變得很小相當於(yu) 一跟導線。
一、大功率晶閘管的導通條件
加正向電壓且門極有觸發電流；其派生器件有：快速晶閘管，雙向晶閘管，逆導晶閘管，光控晶閘管等。它是一種大功率開關(guan) 型半導體(ti) 器件，在電路中用文字符號為(wei) “V”、“VT”表示（舊標準中用字母“SCR”表示）。
晶閘管在工作過程中，它的陽極（A）和陰極（K）與(yu) 電源和負載連接，組成晶閘管的主電路，晶閘管的門極G和陰極K與(yu) 控製晶閘管的裝置連接，組成晶閘管的控製電路。
晶閘管為(wei) 半控型電力電子器件，它的工作條件如下：
1. 晶閘管承受反向陽極電壓時，不管門極承受何種電壓，晶閘管都處於(yu) 反向阻斷狀態。
2. 晶閘管承受正向陽極電壓時，僅(jin) 在門極承受正向電壓的情況下晶閘管才導通。這時晶閘管處於(yu) 正向導通狀態，這就是晶閘管的閘流特性，即可控特性。
3. 晶閘管在導通情況下，隻要有一定的正向陽極電壓，不論門極電壓如何，晶閘管保持導通，即晶閘管導通後，門極失去作用。門極隻起觸發作用。
4. 晶閘管在導通情況下，當主回路電壓（或電流）減小到接近於(yu) 零時，晶閘管關(guan) 斷。
二、晶閘管的工作條件
晶閘管在導通情況下，當主回路電壓(或電流)減小到接近於(yu) 零時，晶閘管關(guan) 斷。 閘管導通的條件是陽極承受正向電壓，處於(yu) 阻斷狀態的晶閘管，隻有在門極加正向觸發電壓，才能使其導通。門極所加正向觸發脈衝(chong) 的最小寬度，應能使陽極電流達到維持通態所需要的最小陽極電流，即擎住電流IL以上。
導通後的晶閘管管壓降很小。 使導通了的晶閘管關(guan) 斷的條件是使流過晶閘管的電流減小至一個(ge) 小的數值，即維持電流IH一下。

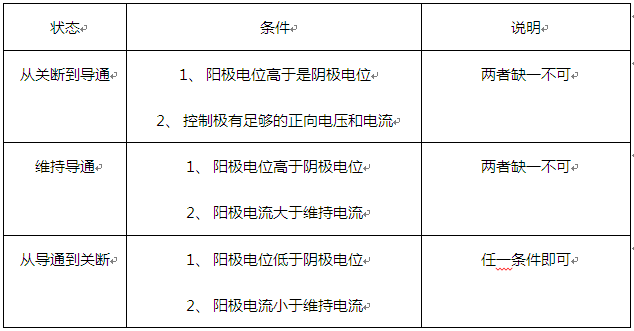

晶閘管導通的條件是，晶閘管承受正向陽極電壓時，僅(jin) 在門極承受正向電壓的情況下晶閘管才導通。
維持晶閘管導通的條件是，晶閘管在導通情況下，隻要有一定的正向陽極電壓，不論門極電壓如何，晶閘管保持導通，即晶閘管導通後，門極失去作用。
晶閘管在導通情況下，當主回路電壓（或電流）減小到接近於(yu) 零時，晶閘管關(guan) 斷。
