  BTA10—10A华体会体育沃尔夫斯堡的耐壓多大？

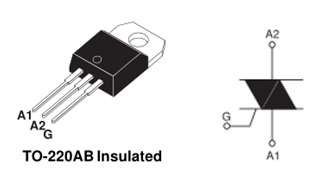

  一、BTA10的引腳排列：









  二、BTA10的極限值：

  • 斷態重複峰值電壓(V_DRM/V_RRM)  ------------------------------------------ 600/800V

  • 通態均方根電流(I_T(RMS))  --------------------------------------------------- 10A

  • 通態電流臨(lin) 界上升率(dI_T/dt)  ------------------------------------------------- 50A/μs

  • 門極峰值電流(I_GM)  ----------------------------------------------------------- 4A

  • 門極平均功率(P_G(AV))  ------------------------------------------------------- 1W

  • 存儲(chu) 溫度(T_STG)  --------------------------------------------------------------  -40~+150℃

  • 工作結溫(T_J)  ------------------------------------------------------------------  -40~+125℃








  三、BTA10的電特性：

  1、三象限：

  符號	參數	數值		電位
  		CW	BW
  IGT	門極觸發電流	35	50	mA
  VGT	門極觸發電壓	1.3		V
  VGD	門極不觸發電壓	0.2		V
  IH	維持電流	35	50	mA
  IL	擎住電流 I-III	50	70	mA
  	擎住電流 II	60	80	mA
  dV/dt	斷態電壓臨界上升率	500	1000	V/μs
  dI/dt	通態電流臨界上升率	5.5	9	A/ms
  VTM	通態壓降	1.55		V







  2、四象限：

  符號	參數	數值		電位
  		C	B
  IGT	門極觸發電流 I-II-III	25	50	mA
  	門極觸發電流 IV	50	100
  VGT	門極觸發電壓	1.3		V
  VGD	門極不觸發電壓	0.2		V
  IH	維持電流	25	50	mA
  IL	擎住電流 I-III-IV	40	50	mA
  	擎住電流 II	80	100
  dV/dt	斷態電壓臨界上升率	200	400	V/μs
  dI/dt	通態電流臨界上升率	5	10	A/ms
  VTM	通態壓降	1.55		V

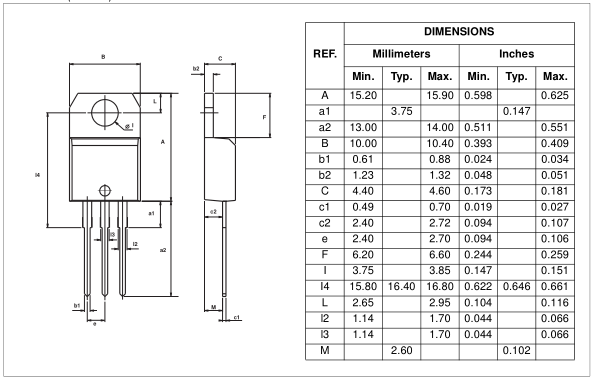

  四、BTA10的封裝外形尺寸：












  ---
