华体会体育沃尔夫斯堡的基本概念
“华体会体育沃尔夫斯堡”： 是在普通可控矽的基礎上發展而成的，它不僅(jin) 能代替兩(liang) 隻反極性並聯的可控矽，而且僅(jin) 需一個(ge) 觸發電路，是比較理想的交流開關(guan) 器件。其英文名稱TRIAC即三端雙向交流開關(guan) 之意。
一、华体会体育沃尔夫斯堡的產(chan) 品分類
可控矽有多種分類方法。
（一）按關(guan) 斷、導通及控製方式分類：可控矽按其關(guan) 斷、導通及控製方式可分為(wei) 普通可控矽、华体会体育沃尔夫斯堡、逆導可控矽、門極關(guan) 斷可控矽（GTO）、BTG可控矽、溫控可控矽和光控可控矽等多種。
（二）按引腳和極性分類：可控矽按其引腳和極性可分為(wei) 二極可控矽、三極可控矽和四極可控矽。
（三）按封裝形式分類：可控矽按其封裝形式可分為(wei) 金屬封裝可控矽、塑封可控矽和陶瓷封裝可控矽三種類型。其中，金屬封裝可控矽又分為(wei) 螺栓形、平板形、圓殼形等多種；塑封可控矽又分為(wei) 帶散熱片型和不帶散熱片型兩(liang) 種。
（四）按電流容量分類：可控矽按電流容量可分為(wei) 大功率可控矽、中功率可控矽和小功率可控矽三種。通常，大功率可控矽多采用金屬殼封裝，而中、小功率可控矽則多采用塑封或陶瓷封裝。
（五）按關(guan) 斷速度分類：可控矽按其關(guan) 斷速度可分為(wei) 普通可控矽和高頻（快速）可控矽。
二、华体会体育沃尔夫斯堡的常用封裝
常用的封裝有：TO-220A、TO-220B、TO-220C、TO-220F、TO-252、TO-3P、TO-263、TO-92、SOT-89-3L、SOT-23-3L、SOT-223-3L、TO-126、TO-126P 等等…
三、华体会体育沃尔夫斯堡的導通和關(guan) 斷條件
| 狀態 | 條件 | 說明 |
| 從關斷到導通 | 1、主端子T1和主端子T2之間電位差 2、控製極有足夠的觸發電壓和電流 | 兩者缺一不可 |
| 維持導通 | 1、主端子T1和主端子T2之間電位差 2、通態電流大於(yu) 維持電流 | 兩者缺一不可 |
| 從導通到關斷 | 通態電流小於維持電流 | 必備條件 |

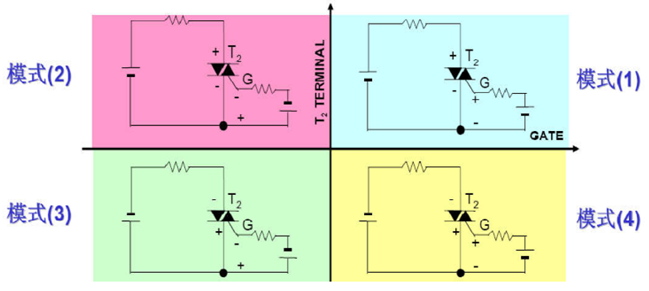

四、华体会体育沃尔夫斯堡的觸發模式
電路的觸發模式
三端华体会体育沃尔夫斯堡開關(guan) 可通過施加正的或負的柵極信號打開。三端华体会体育沃尔夫斯堡開關(guan) 在施加正向或反向電壓時均可通過柵極信號打開。三端华体会体育沃尔夫斯堡開關(guan) 可按下麵四種模式用柵極信號觸發。
五、华体会体育沃尔夫斯堡的保護措施
晶閘管元件的主要弱點是承受過電流和過電壓的能力很差，即使短時間的過流和過電壓，也可能導致晶閘管的損壞，所以必須對它采用適當的保護措施。
1. 過電流保護
晶閘管出現過電流的主要原因是過載、短路和誤觸發。過電流保護有以下幾種：
快速容斷器 快速容斷器中的溶絲(si) 是銀質的，隻要選用適當，在同樣的過電流倍數下，它可以在晶閘管損壞前先溶斷，從(cong) 而保護了晶閘管。
過電流繼電器 當電流超過過電流繼電器的整定值時，過電流繼電器就會(hui) 動作，切斷保護電路。但由於(yu) 繼電器動作到切斷電路需要一定時間，所以隻能用作晶閘管的過載保護。
過載截止保護 利用過電流的信號將晶閘管的觸發信號後移，或使晶閘管得導通角減小，或幹脆停止觸發保護晶閘管。
2. 過電壓保護
過電壓可能導致晶閘管的擊穿，其主要原因是由於(yu) 電路中電感元件的通斷、熔斷器熔斷或晶閘管在導通與(yu) 截止間的轉換。對過壓保護可采用兩(liang) 種措施
阻容保護 阻容保護是電阻和電容串聯後，接在晶閘管電路中的一種過電壓保護方式，其實質是利用電容器兩(liang) 端電壓不能突變和電容器的電場儲(chu) 能以及電阻使耗能元件的特性，把過電壓的能量變成電場能量儲(chu) 存在電場中，並利用電阻把這部分能量消耗掉。
