  大功率可控矽好壞怎麽(me) 判斷




  本文來源：電子發燒友網




          大功率可控矽好壞判斷



          华体会竞猜app的工作原理：

          可控矽導通條件：一是可控矽陽極與(yu) 陰極間必須加正向電壓，二是控製極也要加正向電壓。以上兩(liang) 個(ge) 條件 华体会竞猜app的工作原理圖［1］必須同時具備，可控矽才會(hui) 處於(yu) 導通狀態。另外，可控矽一旦導通後，即使降低控製極電壓或去掉控製極電壓，可控矽仍然導通。可控矽關(guan) 斷條件：降低或去掉加在可控矽陽極至陰極之間的正向電壓，使陽極電流小於(yu) 最小維持電流以下。









          华体会体育沃尔夫斯堡：



          可控矽具有兩(liang) 個(ge) 方向輪流導通、關(guan) 斷的特性。华体会体育沃尔夫斯堡實質上是兩(liang) 個(ge) 反並聯的华体会竞猜app，是由NPNPN五層半導體(ti) 形成四個(ge) PN結構成、有三個(ge) 電極的半導體(ti) 器件。由於(yu) 主電極的構造是對稱的（都從(cong) N層引出），所以它的電極不像华体会竞猜app那樣分別叫陽極和陰極，而是把與(yu) 控製極相近的叫做第一電極A1，另一個(ge) 叫做第二電極A2。华体会体育沃尔夫斯堡的主要缺點是承受電壓上升率的能力較低。這是因為(wei) 华体会体育沃尔夫斯堡在一個(ge) 方向導通結束時，矽片在各層中的載流子還沒有回到截止狀態的位置，必須采取相應的保護措施。华体会体育沃尔夫斯堡元件主要用於(yu) 交流控製電路，如溫度控製、燈光控製、防爆交流開關(guan) 以及直流電機調速和換向等電路。









          二者比較



          华体会竞猜app和华体会体育沃尔夫斯堡，都是三個(ge) 電極。华体会竞猜app有陰極（K）、陽極（A）、控製極（G）。华体会体育沃尔夫斯堡等效於(yu) 兩(liang) 隻單項可控矽反向並聯而成。即其中一隻單向矽陽極與(yu) 另一隻陰極相邊連，其引出端稱T1極，其中一隻單向矽陰極與(yu) 另一隻陽極相連，其引出端稱T2極，剩下則為(wei) 控製極（G）。



  　　單、华体会体育沃尔夫斯堡的判別



  　　先任測兩(liang) 個(ge) 極，若正、反測指針均不動（R&TImes;1擋），可能是A、K或G、A極（對华体会竞猜app）也可能是T2、T1或T2、G極（對华体会体育沃尔夫斯堡）。若其中有一次測量指示為(wei) 幾十至幾百歐，則必為(wei) 华体会竞猜app。且紅筆所接為(wei) K極，黑筆接的為(wei) G極，剩下即為(wei) A極。若正、反向測批示均為(wei) 幾十至幾百歐，則必為(wei) 华体会体育沃尔夫斯堡。再將旋鈕撥至R&TImes;1或R&TImes;10擋複測，其中必有一次阻值稍大，則稍大的一次紅筆接的為(wei) G極，黑筆所接為(wei) T1極，餘(yu) 下是T2極。



  　　性能的差別



  　　將旋鈕撥至R&TImes;1擋，對於(yu) 1~6A华体会竞猜app，紅筆接K極，黑筆同時接通G、A極，在保持黑筆不脫離A極狀態下斷開G極，指針應指示幾十歐至一百歐，此時可控矽已被觸發，且觸發電壓低（或觸發電流小）。然後瞬時斷開A極再接通，指針應退回∞位置，則表明可控矽良好。



  　　對於(yu) 1~6A华体会体育沃尔夫斯堡，紅筆接T1極，黑筆同時接G、T2極，在保證黑筆不脫離T2極的前提下斷開G極，指針應指示為(wei) 幾十至一百多歐（視可控矽電流大小、廠家不同而異）。然後將兩(liang) 筆對調，重複上述步驟測一次，指針指示還要比上一次稍大十幾至幾十歐，則表明可控矽良好，且觸發電壓（或電流）小。

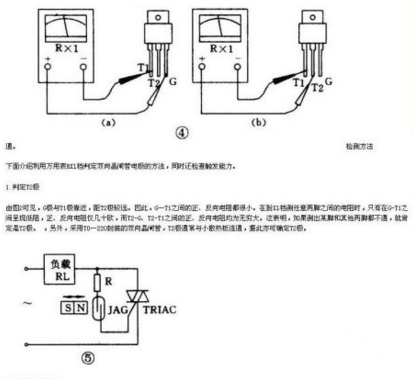

  　　若保持接通A極或T2極時斷開G極，指針立即退回∞位置，則說明可控矽觸發電流太大或損壞。可按圖2方法進一步測量，對於(yu) 华体会竞猜app，閉合開關(guan) K，燈應發亮，斷開K燈仍不息滅，否則說明可控矽損壞。



  　　對於(yu) 华体会体育沃尔夫斯堡，閉合開關(guan) K，燈應發亮，斷開K，燈應不息滅。然後將電池反接，重複上述步驟，均應是同一結果，才說明是好的。否則說明該器件已損壞。














  ---
