  25A华体会体育沃尔夫斯堡BTA26的詳細參數







  一、BTA26的極限值(T_CASE=25℃)：

  • 斷態重複峰值電壓 V_DRM/V_RRM ----------------------------------------------- 600/800V

  • 通態均方根電流 I_T(RMS) -------------------------------------------------------- 25A

  • 通態電流臨(lin) 界上升率 dI_T/dt ----------------------------------------------------- 50A/μs

  • 門極峰值電流 I_GM --------------------------------------------------------------- 4A

  • 門極平均功率 P_G(AV) ------------------------------------------------------------ 1W

  • 存儲(chu) 溫度 T_STG ------------------------------------------------------------------- -40~+150℃

  • 工作結溫 T_J ---------------------------------------------------------------------- -40~+125℃










  二、BTA26的應用：

  • 加熱控製器

  • 彩燈控製器

  • 電飯煲

  • 燃氣點火器

  • 電風扇調速器等...

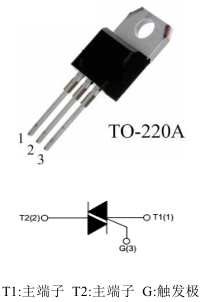

  三、BTA26的腳位圖：









  四、BTA26的電特性：

  符號	參數	數值		單位
  		CW	BW
  IGT	門極觸發電流	≤35	≤50	mA
  VGT	門極觸發電壓	≤1.3		V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤50	≤75	mA
  IL	擎住電流 I-III	≤60	≤80
  	擎住電流 II	≤80	≤90
  VTM	通態壓降	≤1.55		V

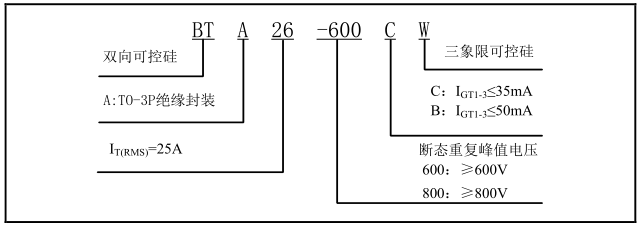

  五、BTA26的型號、標識說明：

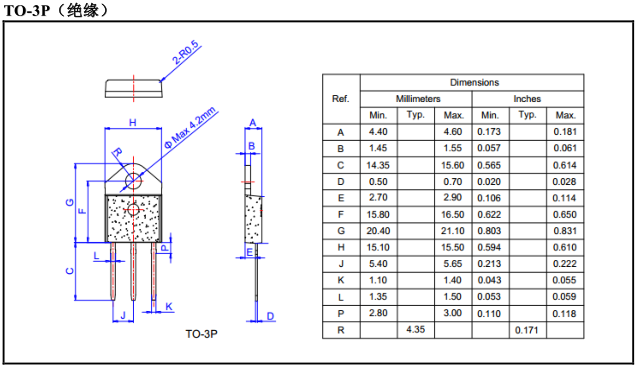

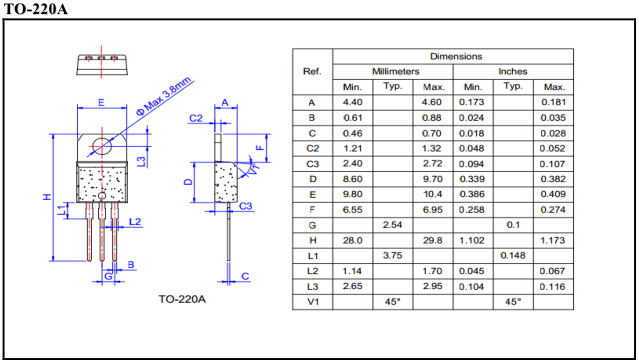

  六、BTA26的封裝外形尺寸：











  ---
