华体会体育沃尔夫斯堡的觸發電路與(yu) 導通條件
“华体会体育沃尔夫斯堡”：是在普通可控矽的基礎上發展而成的，它不僅(jin) 能代替兩(liang) 隻反極性並聯的可控矽，而且僅(jin) 需一個(ge) 觸發電路，是比較理想的交流開關(guan) 器件。其英文名稱TRIAC即三端雙向交流開關(guan) 之意。
一、產(chan) 品分類
可控矽有多種分類方法。
（一）按關(guan) 斷、導通及控製方式分類：可控矽按其關(guan) 斷、導通及控製方式可分為(wei) 普通可控矽、华体会体育沃尔夫斯堡、逆導可控矽、門極關(guan) 斷可控矽（GTO）、BTG可控矽、溫控可控矽和光控可控矽等多種。
（二）按引腳和極性分類：可控矽按其引腳和極性可分為(wei) 二極可控矽、三極可控矽和四極可控矽。
（三）按封裝形式分類：可控矽按其封裝形式可分為(wei) 金屬封裝可控矽、塑封可控矽和陶瓷封裝可控矽三種類型。其中，金屬封裝可控矽又分為(wei) 螺栓形、平板形、圓殼形等多種；塑封可控矽又分為(wei) 帶散熱片型和不帶散熱片型兩(liang) 種。
（四）按電流容量分類：可控矽按電流容量可分為(wei) 大功率可控矽、中功率可控矽和小功率可控矽三種。通常，大功率可控矽多采用金屬殼封裝，而中、小功率可控矽則多采用塑封或陶瓷封裝。
（五）按關(guan) 斷速度分類：可控矽按其關(guan) 斷速度可分為(wei) 普通可控矽和高頻（快速）可控矽。

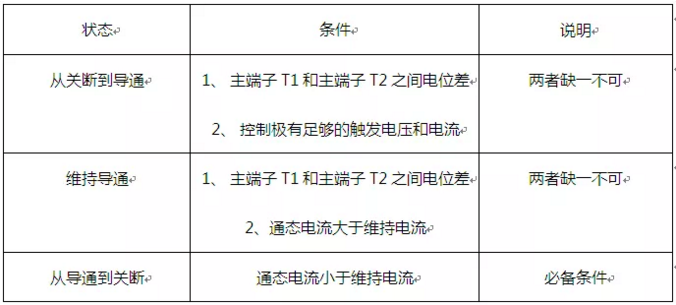

二、华体会体育沃尔夫斯堡導通條件
三、华体会体育沃尔夫斯堡觸發電路圖
1 過零檢測電路

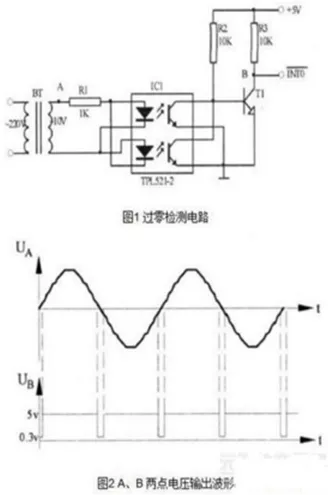

圖1和圖2中主要介紹了华体会体育沃尔夫斯堡使用的兩(liang) 種情況，我們(men) 可以清晰的看出，圖1的目的是提高效率，而圖2則顯示了過零檢測電路A、B兩(liang) 點電壓輸出波形。在圖1中，為(wei) 了提高效率，使觸發脈衝(chong) 與(yu) 交流電壓同步，要求每隔半個(ge) 交流電的周期輸出一個(ge) 觸發脈衝(chong) ，且觸發脈衝(chong) 電壓應大於(yu) 4V，脈衝(chong) 寬度應大於(yu) 20us。圖中BT為(wei) 變壓器，TPL521-2為(wei) 光電耦合器，起隔離作用。當正弦交流電壓接近零時，光電耦合器的兩(liang) 個(ge) 發光二極管截止，三極管T1基極的偏置電阻電位使之導通，產(chan) 生負脈衝(chong) 信號，T1的輸出端接到單片機80C51的外部中斷0的輸入引腳，以引起中斷。在中斷服務子程序中使用定時器累計移相時間，然後發出华体会体育沃尔夫斯堡的同步觸發信號。這樣的電路檢測就是過零檢測電路。
2、過零觸發電路

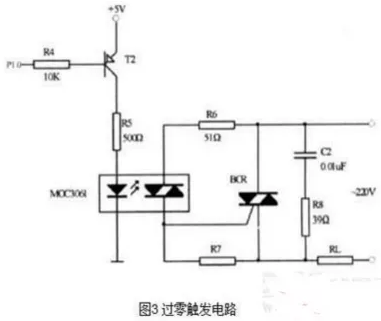

過零觸發電路的圖示就是圖3，在圖片中，我們(men) 可以看到光電耦合华体会体育沃尔夫斯堡驅動器。光電偶爾华体会体育沃尔夫斯堡驅動器是光電耦合器的一種，用來驅動华体会体育沃尔夫斯堡BCR並且起到隔離的作用，R6為(wei) 觸發限流電阻，R7為(wei) BCR門極電阻，防止誤觸發，提高抗幹擾能力。當單片機80C51的P1.0引腳輸出負脈衝(chong) 信號時T2導通，MOC3061導通，觸發BCR導通，接通交流負載。另外，若华体会体育沃尔夫斯堡接感性交流負載時，由於(yu) 電源電壓超前負載電流一個(ge) 相位角，因此，當負載電流為(wei) 零時，電源電壓為(wei) 反向電壓，加上感性負載自感電動勢el作用，使得华体会体育沃尔夫斯堡承受的電壓值遠遠超過電源電壓。雖然华体会体育沃尔夫斯堡反向導通，但容易擊穿，故必須使华体会体育沃尔夫斯堡能承受這種反向電壓。一般在华体会体育沃尔夫斯堡兩(liang) 極間並聯一個(ge) RC阻容吸收電路，實現华体会体育沃尔夫斯堡過電壓保護，圖3中的C2、R8為(wei) RC阻容吸收電路。
