線性穩壓電源的工作原理是怎麽樣的

• 來源：hth体育官网登录 更新時間：2020-01-03 17:43:23點擊：6次

•


  線性穩壓電源的工作原理是怎麽(me) 樣的




  本文來源：ECCN中電網

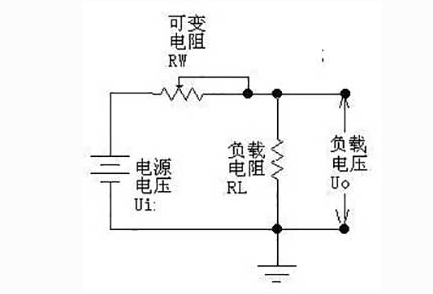

          如下圖所示，可變電阻RW跟負載電阻RL組成一個(ge) 分壓電路，輸出電壓為(wei) ：Uo=Ui×RL/（RW+RL），因此通過調節RW的大小，即可改變輸出電壓的大小。請注意，在這個(ge) 式子裏，如果我們(men) 隻看可調電阻RW的值變化，Uo的輸出並不是線性的，但如果把RW和RL一起看，則是線性的。還要注意，我們(men) 這個(ge) 圖並沒有將RW的引出端畫成連到左邊，而畫在右邊。雖然這從(cong) 公式上看並沒有什麽(me) 區別，但畫在右邊，卻正好反映了“采樣”和“反饋”的概念----實際中的電源，絕大部分都是工作在采樣和反饋的模式下的，使用前饋方法很少，或就是用了，也隻是輔助方法而已。



          讓我們(men) 繼續：如果我們(men) 用一個(ge) 三極管或者場效應管，來代替圖中的可變阻器，並通過檢測輸出電壓的大小，來控製這個(ge) “變阻器”阻值的大小，使輸出電壓保持恒定，這樣我們(men) 就實現了穩壓的目的。這個(ge) 三極管或者場效應管是用來調整電壓輸出大小的，所以叫做調整管。



  　　像圖1所示的那樣，由於(yu) 調整管串聯在電源跟負載之間，所以叫做串聯型穩壓電源。相應的，還有並聯型穩壓電源，就是將調整管跟負載並聯來調節輸出電壓，典型的基準穩壓器TL431就是一種並聯型穩壓器。所謂並聯的意思，就是象圖2中的穩壓管那樣，通過分流來保證衰減放大管射極電壓的“穩定”，也許這個(ge) 圖並不能讓你一下子看出它是“並聯”的，但細心一看，確實如此。不過，大家在此還要注意一下：此處的穩壓管，是利用它的非線性區工作的，因此，如果認為(wei) 它是一個(ge) 電源，它也是一個(ge) 非線性電源。為(wei) 了便於(yu) 大家理解，回頭我們(men) 找一個(ge) 理適合的圖來看，直到可以簡明地看懂為(wei) 止。



  　　由於(yu) 調整管相當於(yu) 一個(ge) 電阻，電流流過電阻時會(hui) 發熱，所以工作在線性狀態下的調整管，一般會(hui) 產(chan) 生大量的熱，導致效率不高。這是線性穩壓電源的一個(ge) 最主要的一個(ge) 缺點。想要更詳細的了解線性穩壓電源，請參看模擬電子線路教科書(shu) 。這裏我們(men) 主要是幫助大家理清這些概念以及它們(men) 之間的關(guan) 係。






  圖1

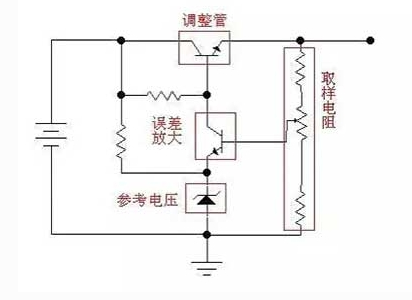

  　　一般來說，線性穩壓電源由調整管、參考電壓、取樣電路、誤差放大電路等幾個(ge) 基本部分組成。另外還可能包括一些例如保護電路，啟動電路等部分。下圖是一個(ge) 比較簡單的線性穩壓電源原理圖（示意圖，省略了濾波電容等元件），取樣電阻通過取樣輸出電壓，並與(yu) 參考電壓比較，比較結果由誤差放大電路放大後，控製調整管的導通程度，使輸出電壓保持穩定。






  圖2




  　　常用的線性串聯型穩壓電源芯片有：78XX係列（正電壓型），79XX係列（負電壓型）（實際產(chan) 品中，XX用數字表示，XX是多少，輸出電壓就是多少。例如7805，輸出電壓為(wei) 5V）;LM317（可調正電壓型），LM337（可調負電壓型）;1117（低壓差型，有多種型號，用尾數表示電壓值。如1117-3.3為(wei) 3.3V，1117-ADJ為(wei) 可調型）。







  ---
