可控矽與(yu) 晶閘管的區別是什麽(me) ？
一、可控矽的概述與(yu) 工作原理
可控矽是可控矽整流元件的簡稱（亦稱晶閘管），是一種具有三個(ge) PN結的四層結構的半導體(ti) 器件，屬於(yu) 半控的電流控製器件。
和其它半導體(ti) 器件一樣，它具有體(ti) 積小、效率高、穩定性好、工作可靠等優(you) 點。它的出現，使半導體(ti) 技術從(cong) 弱電領域進入了強電領域，成為(wei) 工業(ye) 、農(nong) 業(ye) 、交通運輸、軍(jun) 事科研以至商業(ye) 、民用電器等方麵爭(zheng) 相采用的元件。
工作原理
（1）導通

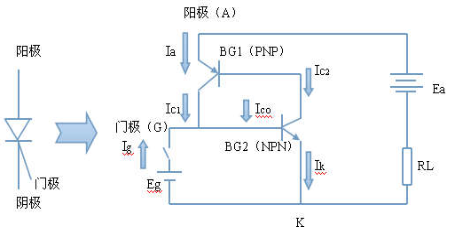

柵極懸空時，BG1和BG2截止，沒有電流流過負載電阻RL。
柵極輸入一個(ge) 正脈衝(chong) 電壓(注入觸發電流Ig)時，BG2導通，VCE(BG2)下降，VBE(BG1)升高。
正反饋過程：
Ig↑→Ic2↑→Ia↑→Ic1↑→Ig↑ 使BG1和BG2進入飽和導通狀態。
電路很快從(cong) 截止狀態進入導通狀態。
由於(yu) 正反饋的作用柵極Ig沒有觸發將保持導通狀態不變

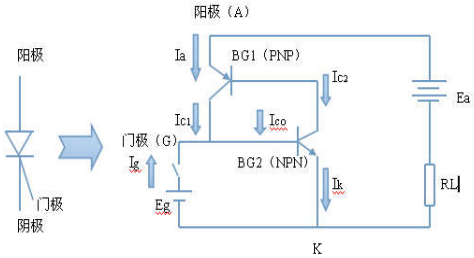

（2）截止
陽極—陰極加上反向電壓
BG1和BG2截止。
加大負載電阻RL使電流減少BG1和BG2的基電流也將減少。
當減少到某一個(ge) 值時由於(yu) 電路的正反饋作用，電路翻轉為(wei) 截止狀態。
這個(ge) 電流為(wei) 維持電流IH
二、晶閘管的概述和工作原理
晶閘管（Thyristor）是晶體(ti) 閘流管的簡稱，又被稱做可控矽整流器，以前被簡稱為(wei) 可控矽；1957年美國通用電氣公司開發出世界上第一款晶閘管產(chan) 品，並於(yu) 1958年將其商業(ye) 化；晶閘管是PNPN四層半導體(ti) 結構，它有三個(ge) 極：陽極，陰極和控製極； 晶閘管具有矽整流器件的特性，能在高電壓、大電流條件下工作，且其工作過程可以控製、被廣泛應用於(yu) 可控整流、交流調壓、無觸點電子開關(guan) 、逆變及變頻等電子電路中。
工作原理

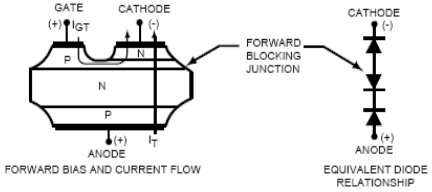

晶閘管在工作過程中，它的陽極（A）和陰極（K）與(yu) 電源和負載連接，組成晶閘管的主電路，晶閘管的門極G和陰極K與(yu) 控製晶閘管的裝置連接，組成晶閘管的控製電路。
晶閘管為(wei) 半控型電力電子器件，它的工作條件如下：

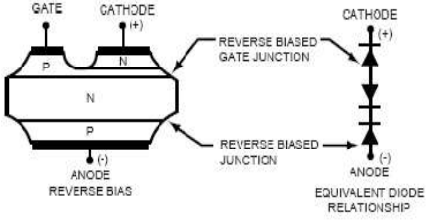

1. 晶閘管承受反向陽極電壓時，不管門極承受何種電壓，晶閘管都處於(yu) 反向阻斷狀態。
2. 晶閘管承受正向陽極電壓時，僅(jin) 在門極承受正向電壓的情況下晶閘管才導通。這時晶閘管處於(yu) 正向導通狀態，這就是晶閘管的閘流特性，即可控特性。
3. 晶閘管在導通情況下，隻要有一定的正向陽極電壓，不論門極電壓如何，晶閘管保持導通，即晶閘管導通後，門極失去作用。門極隻起觸發作用。
4. 晶閘管在導通情況下，當主回路電壓（或電流）減小到接近於(yu) 零時，晶閘管關(guan) 斷。
