LC2502 8腳貼片驅動IC 二路達林頓驅動電路

• 來源：hth体育官网登录 更新時間：2019-03-14 11:10:01點擊：6次

• 一、二路達林頓驅動電路LC2502的特點：

  • 單路集電極輸出電流：300mA

  • 耐高壓：30V

  • 輸入兼容TTL/CMOS邏輯信號

  • 集成78L05三端穩壓器

  • 廣泛應用於(yu) 繼電器驅動

  • 封裝形式：DIP8、SOP8、QIPAI8











  二、二路達林頓驅動電路LC2502的應用：

  • 繼電器驅動

  • 指示燈驅動

  • 顯示屏驅動











  三、二路達林頓驅動電路LC2502的引腳配置圖：

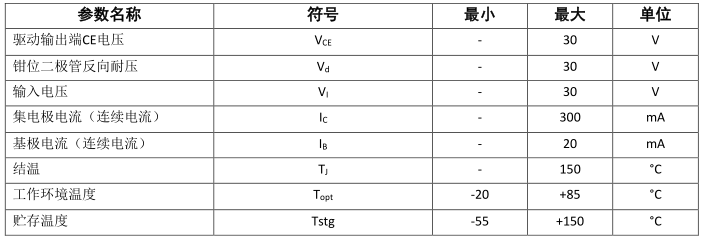

  四、二路達林頓驅動電路LC2502的極限參數：

  除非有特殊要求，T_A=25℃

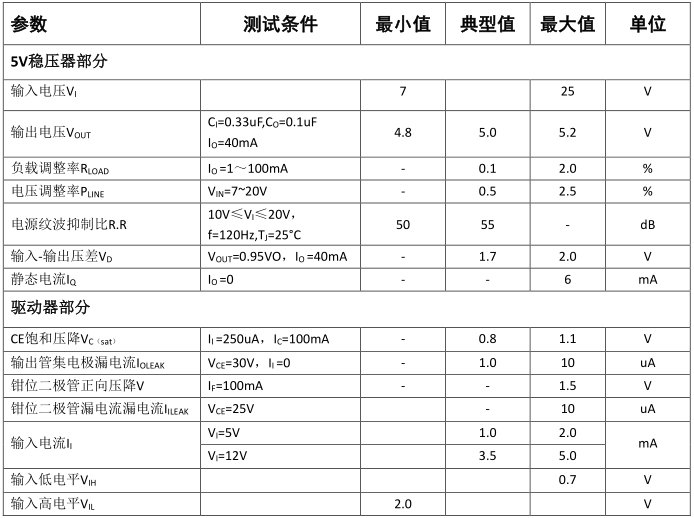

  五、二路達林頓驅動電路LC2502的電特性：

  除非有特殊要求，T_A=25℃

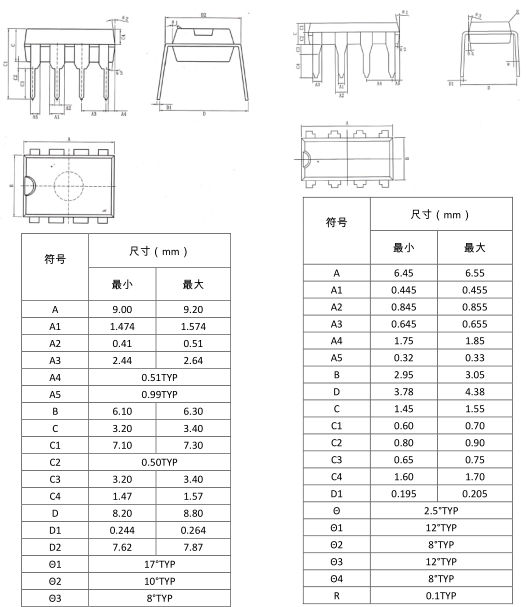

  六、二路達林頓驅動電路LC2502的封裝外形尺寸：

  ⑴、DIP8封裝                                    ⑵、QIPAI8封裝

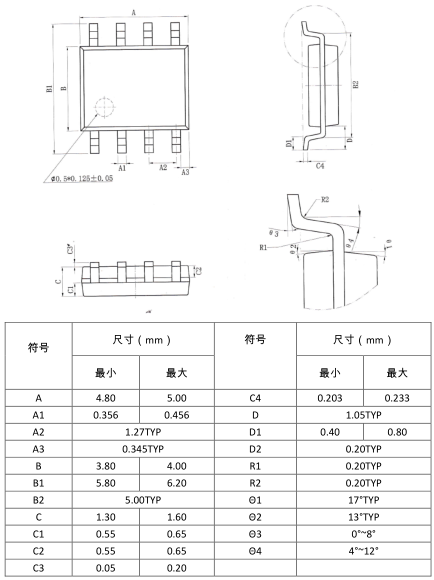

  ⑶、SOP8封裝：









  ---
