2506 耐高壓驅動IC 六路達林頓驅動電路 驅動芯片 LC2506

• 來源：hth体育官网登录 更新時間：2019-03-11 15:38:10點擊：6次

• 一、LC2506的概述：

          LC2506是內(nei) 置三端穩壓器的六路達林頓驅動電路。該電路內(nei) 部集成了78L05三端穩壓器，可提供穩定的5V輸出電源。其內(nei) 部集成的達林頓驅動電路針對開關(guan) 型電感負載（繼電器）進行了優(you) 化設計，集成的續流二極管能吸收繼電器關(guan) 斷時產(chan) 生的電壓尖峰。單路達林頓驅動電路可輸出300mA電流，將達林頓管並聯可實現更高的輸出電流能力。該電路可廣泛應用於(yu) 繼電器驅動照明驅動、顯示屏驅動（LED）、線性驅動器和邏輯緩衝(chong) 器。










  二、LC2506的特點：

  • 單路集電極輸出電流：300mA

  • 耐高壓：30V

  • 輸入兼容TTL/CMOS邏輯信號

  • 集成78L05三端穩壓器

  • 廣泛應用於(yu) 繼電器驅動

  • 封裝形式：DIP16、SOP16











  三、LC2506的應用：

  • 繼電器驅動

  • 指示燈驅動

  • 顯示屏驅動

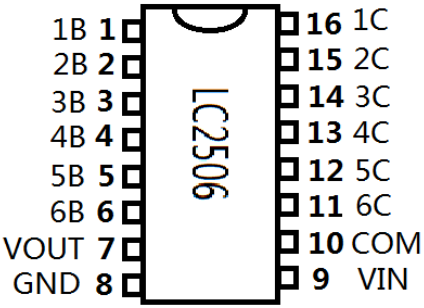

  四、LC2506的引腳框圖：

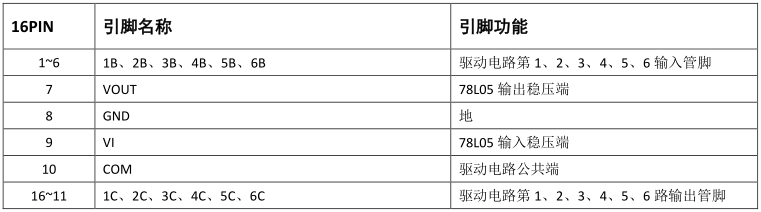

  五、LC2506的引腳功能描述：












  六、LC2506的極限參數：

  除非有特殊要求，T_A=25℃

  參數	符號	數值	單位
  驅動輸出端CE電壓	VCE	30	V
  鉗位二極管反向耐壓	Vd	30
  輸入電壓	VI	30
  集電極電流（連續電流）	IC	300	mA
  基極電流（連續電流）	IB	20
  結溫	TJ	150	℃
  工作環境溫度	Topt	-20~+85
  貯存溫度	Tstg	-55~+150

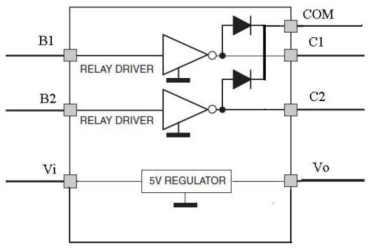

  七、LC2506的內(nei) 部框圖：

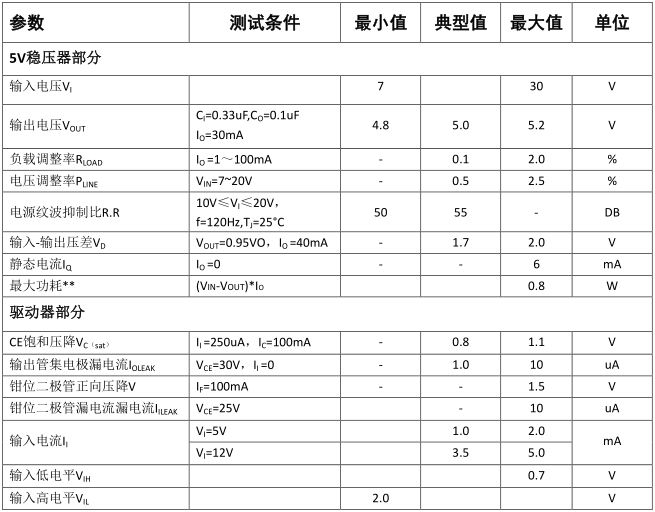

  八、LC2506的電特性：

  除非有特殊要求，T_A=25℃












  九、LC2506的外形封裝圖：

  ⑴、DIP16封裝

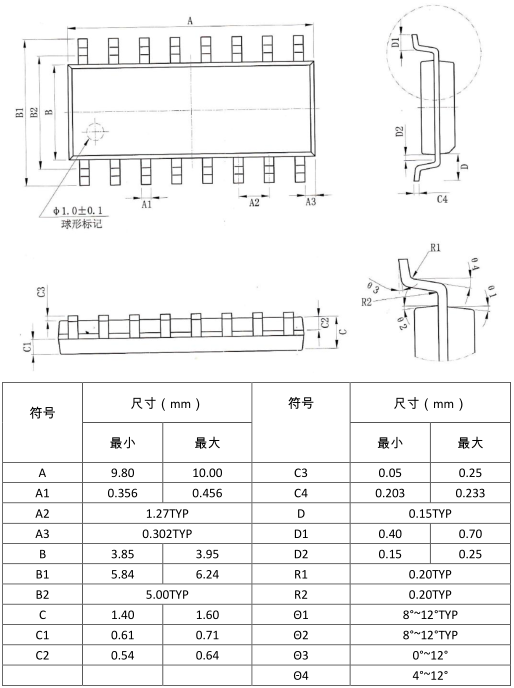

  ⑵、SOP16封裝：









  ---
