300mA驅動IC LC2504 SOP/DIP14 四路達林頓驅動電路

• 來源：hth体育官网登录 更新時間：2019-03-14 11:39:12點擊：6次

• 一、四路達林頓驅動電路LC2504的概述：

          LC2504是內(nei) 置三端穩壓器的四路達林頓驅動電路。該電路內(nei) 部集成了78L05三端穩壓器，可提供穩定的5V輸出電源。其內(nei) 部集成的達林頓驅動電路針對開關(guan) 型電感負載（繼電器）進行了優(you) 化設計，集成的續流二極管能吸收繼電器關(guan) 斷時產(chan) 生的電壓尖峰。單路達林頓驅動電路可輸出300mA電流，將達林頓管並聯可實現更高的輸出電流能力。該電路可廣泛應用於(yu) 繼電器驅動照明驅動、顯示屏驅動（LED）、線性驅動器和邏輯緩衝(chong) 器。










  二、四路達林頓驅動電路LC2504的特點：

  • 單路集電極輸出電流：300mA

  • 耐高壓：30V

  • 輸入兼容TTL/CMOS邏輯信號

  • 集成78L05三端穩壓器

  • 廣泛應用於(yu) 繼電器驅動

  • 封裝形式：DIP14、SOP14、QIPAI16










  三、四路達林頓驅動電路LC2504的應用：

  • 繼電器驅動

  • 指示燈驅動

  • 顯示屏驅動











  四、四路達林頓驅動電路LC2504的邏輯框圖：

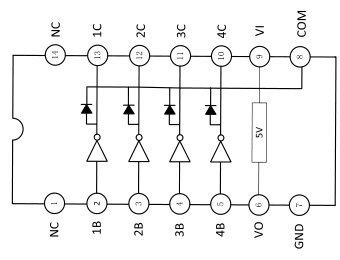

  五、四路達林頓驅動電路LC2504的引腳配置：



  注：LC2504的DIP14、SOP14封裝中1腳、14腳為(wei) 空腳，Qipai16封裝中的1腳、2腳、15腳、16腳為(wei) 空腳。

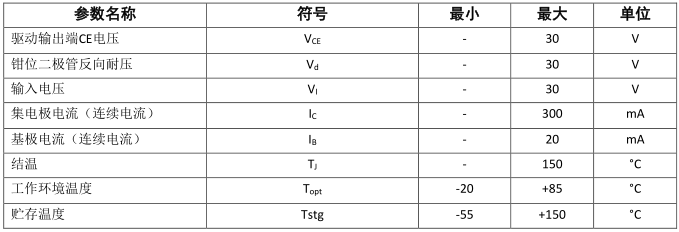

  六、四路達林頓驅動電路LC2504的極限參數：

  除非有特殊要求，T_A=25℃

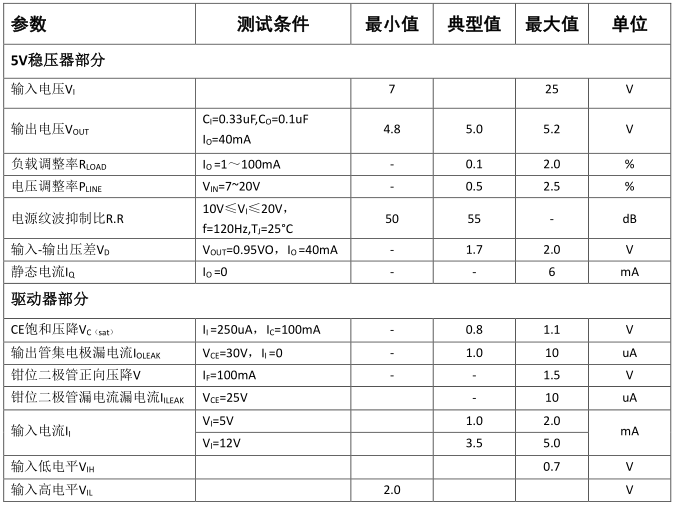

  七、四路達林頓驅動電路LC2504的電特性：

  除非有特殊要求，T_A=25℃









  ---
