  為(wei) 什麽(me) 運放電路一般都會(hui) 加這幾個(ge) 電容，到底有啥用？







  本文來源：電子工程師筆記

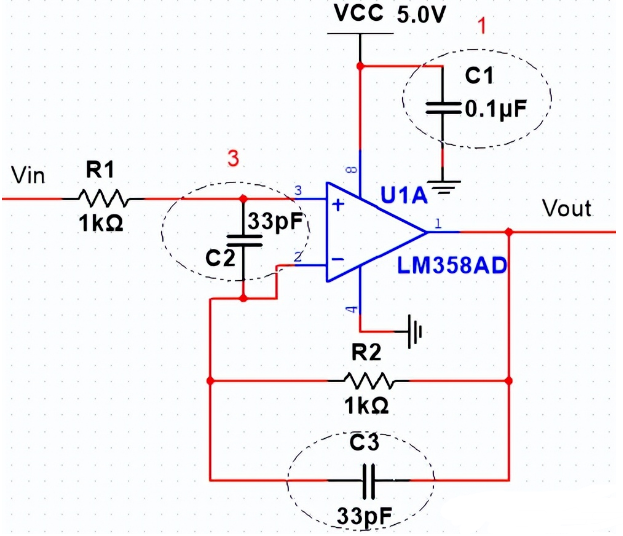

  在運放電路裏麵，你大概一定見過這麽(me) 幾個(ge) 電容，比如說：




  1、電源VCC接地線




  2、反饋的輸入輸出引腳之間




  3、正負兩(liang) 個(ge) 輸入端之間的那個(ge) 電容






  雖然沒有這幾個(ge) 電容，電路好像也能動起來，但設計電路的時候一般都會(hui) 加進去，那這些電容到底有啥用呢？




  一、電源VCC接地線的電容




  這個(ge) 電容主要就是起個(ge) 濾波的作用，讓我們(men) 的電源網絡更幹淨一些，抑製幹擾信號。






  選擇值的話，一般是選103，104，或者105這類數字。主要就是看運放工作時的頻率，通常頻率高的時候，電容就會(hui) 選小一點，反過來就是容量大的。

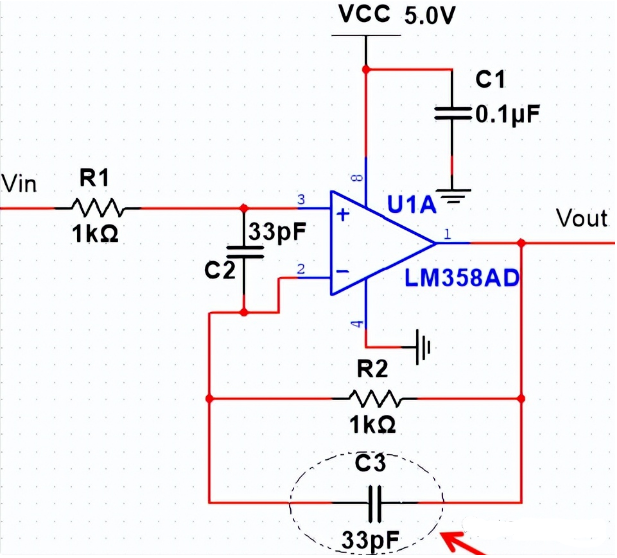

  二、反饋的輸入輸出引腳之間




  這個(ge) 電容有兩(liang) 個(ge) 作用：




  1、頻率上的補償(chang) 作用，補足輸入電容帶來的響應速度慢的問題，阻止運放自己瞎顫。




  2、濾波，過濾掉高頻的幹擾信號，防止影響後邊兒(er) 的電路。




  選擇值的話，通常就是幾十PF的水平。

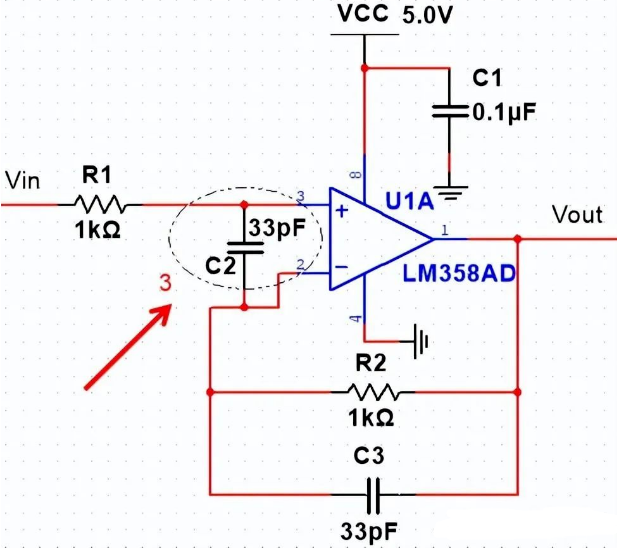

  三、正負兩(liang) 個(ge) 輸入端之間的那個(ge) 電容




  這個(ge) 電容的作用是搞抗幹擾。




  咋理解呢。打個(ge) 比方，假設同相輸入端一下子來了一個(ge) 很強的幹擾信號，那麽(me) 同相輸入端的電壓會(hui) 高於(yu) 反相輸入端，輸出端馬上就會(hui) 出現一個(ge) 騷擾信號，但隻要有電容在，輸出端就能迅速通過電容反饋給反相輸入端，這是因為(wei) 電容兩(liang) 端的電壓不能瞬間亂(luan) 變，因此這個(ge) 信號就能完整地加到反相輸入端。這兩(liang) 個(ge) 正負輸入端就能相互抵消了。




  選擇值的話，一般就是幾PF到幾十PF這個(ge) 樣子。









  總結來說，運放周圍的那幾個(ge) 電容其實大部分是為(wei) 了搞抗幹擾和濾波，沒有這個(ge) 電容也是能工作的，但加了它，可以讓運放更加穩定地運行，所以咱們(men) 在設計電路的時候，通常都會(hui) 加上這些電容。







  ---
