  電感式DC－DC的升壓器原理







  本文介紹電感式DC-DC的升壓器原理，屬於(yu) 基礎性質，適合那些對電感特性不了解，但同時又對升壓電路感興(xing) 趣的同學。




  想要充分理解電感式升壓原理，就必須知道電感的特性，包括電磁轉換與(yu) 磁儲(chu) 能。




  我們(men) 先來觀察下麵的圖:









  這個(ge) 圖是電池對一個(ge) 電感(線圈)通電，電感有一個(ge) 特性---電磁轉換，電可以變成磁，磁也可以變回電。當通電瞬間，電會(hui) 變為(wei) 磁並以磁的形式儲(chu) 存在電感內(nei) 。而斷電瞬磁會(hui) 變成電，從(cong) 電感中釋放出來。




  然而問題來了，斷電後，回路已經斷開，電流無處可以，磁如何轉換成電流呢?很簡單，電感兩(liang) 端會(hui) 出現高壓，如果電感線圈的自感係數很大，那麽(me) 自感電動勢就會(hui) 很大，在很大的電勢差之間的空隙，會(hui) 產(chan) 生很強的電場，甚至會(hui) 擊穿空氣，發生放電現象。附近若有人，會(hui) 對其造成一定危險，如果附近有易燃物質，就有發生著火的危險。




  這樣，我們(men) 也理解了電感的第二個(ge) 特性----升壓特性。當回路斷開時，電感內(nei) 的能量會(hui) 以高電壓的形式變換回電。




  現在對以上的內(nei) 容作一下小結：




  下麵是正壓發生器，你不停地扳動開關(guan) ，從(cong) 圖中節點處可以得到無窮高的正電壓。電壓到底升到多高，取決(jue) 於(yu) 你在二極管的另一端接了什麽(me) 東(dong) 西讓電流有處可去。如果什麽(me) 也不接，電流就無處可去，於(yu) 是電壓會(hui) 升到足夠高，將開關(guan) 擊穿，能量以熱的形式消耗掉。









  然後是負壓發生器，你不停地扳動開關(guan) ，從(cong) 圖中節點處可以得到無窮高的負電壓。

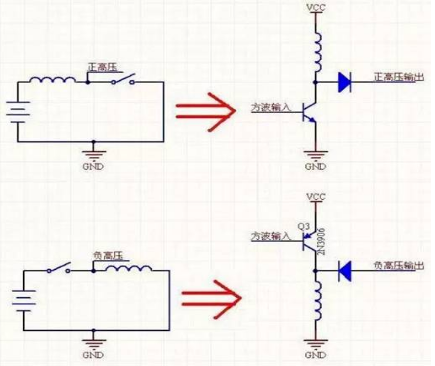

  上麵說的都是理論，現在來點實際的電路，看看DC-DC升壓電路的係統到底是什麽(me) 樣子。









  你可以清楚看到演變，電路中把開關(guan) 換成了三極管，用固定頻率的方波控製三極管的開關(guan) 就能實現升壓。不要小看這兩(liang) 個(ge) 圖，事實上，所有開關(guan) 電源都是由這兩(liang) 個(ge) 圖組合變換而來的。




  說一下磁飽合問題。




  我們(men) 已經知道電感可以儲(chu) 存能量，將能量以磁場方式保存，但能存多少，存滿之後會(hui) 發生什麽(me) 情況呢?




  磁通量，這個(ge) 參數表示電感能存多少能量，根據這個(ge) 參數你可以算出一個(ge) 電感要提供n伏m安電流時必須工作於(yu) 多高的頻率下。




  存滿之後會(hui) 如何？這就是磁飽合的問題。飽合之後，電感失去一切電感應有的特性，變成一純電阻，並以熱形式消耗掉能量。







  ---
