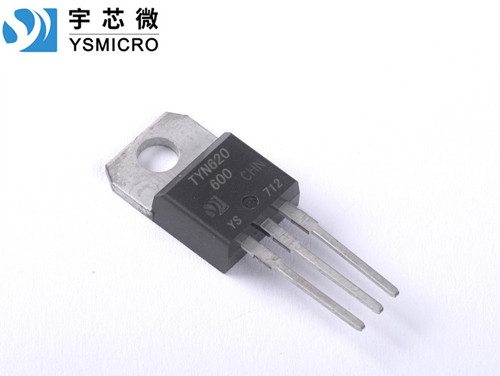

為(wei) 具有三個(ge) PN 結的四層結構，由最外層的 P 層、N 層引出兩(liang) 個(ge) 電極――陽 極 A 和陰極 K，由中間的 P 層引出控製極 G。電路符號好像為(wei) 一隻二極管，但好多一個(ge) 引 出電極――控製極或觸發極 G。SCR 或 MCR 為(wei) 英文縮寫(xie) 名稱。
從(cong) 控製原理上可等效為(wei) 一隻 PNP 三極管和一隻 NPN 三極管的連接電路， 兩(liang) 管的基極電 流和集電極電流互為(wei) 通路，具有強烈的正反反饋作用。一旦從(cong) G、K 回路輸入 NPN 管子的 基極電流，由於(yu) 正反饋作用，兩(liang) 管將迅即進入飽合導通狀態。
可控矽導通之後，它的導通狀 態完全依靠管子本身的正反饋作用來維持，即使控製電流（電壓）消失，可控矽仍處於(yu) 導通 狀態。控製信號 UGK 的作用僅(jin) 僅(jin) 是觸發可控矽使其導通，導通之後，控製信號便失去控製 作用。
