耐高壓達林頓管 ULN2402A 500mA 國產達林頓芯片

• 來源：hth体育官网登录 更新時間：2021-12-10 17:06:14點擊：6次

•


  耐高壓達林頓管 ULN2402A 500mA 國產(chan) 達林頓芯片







  耐高壓達林頓管 ULN2402A的描述：


          ULN2402A 是單片集成高耐壓、大電流達林頓管陣列，電路內(nei) 部包含四個(ge) 獨立的達林頓管驅動單路。電路內(nei) 部設計有續流二極管，可用於(yu) 驅動繼電器、步進電機等電感性負載。單個(ge) 達林頓管集電極可輸出 500mA 電流。將達林頓管並聯可實現更高的輸出電流能力。該電路可廣泛應用於(yu) 繼電器驅動、照明驅動、顯示屏驅動(LED)、步進電機驅動和邏輯緩衝(chong) 器。

          ULN2402A 的每一路達林頓管串聯一個(ge) 2.7K 的基極電阻，在 5V 的工作電壓下可直接與(yu) TTL/CMOS電路連接，可直接處理原先需要標準邏輯緩衝(chong) 器來處理的數據。







  耐高壓達林頓管 ULN2402A的特點：

  • 500mA 集電極輸出電流（單路）

  • 耐高壓（50V）

  • 輸入兼容 TTL/CMOS 邏輯信號

  • 廣泛應用於(yu) 繼電器驅動

  • 靜電能力：4000（HBM）

  • 封裝形式：SOP-10、MSOP-10







  耐高壓達林頓管 ULN2402A的應用領域：

  • 繼電器驅動

  • 指示燈驅動

  • 顯示屏驅動







  耐高壓達林頓管 ULN2402A的極限參數：

  T_A=25℃，除另有規定外

  參數	符號	值	單位
  集電極-發射極電壓(7~10腳)	VCE	-0.5~50	V
  COM 端電壓(6腳)	VCOM	50	V
  輸入電壓(1~4腳)	VI	-0.5~30	V
  集電極峰值電流	ICP	500	mA/ch
  輸出鉗位二極管正向峰值電流	IOK	500	mA
  總發射極峰值電流(Max)	IET	-1.2	A
  工作結溫(Max)	TJ	150	℃
  焊接溫度		260	℃，10S
  存儲溫度範圍	Tstg	-60~+150	℃
  封裝熱阻(SOP10)	θJA	123	℃/W
  封裝熱阻(MSOP10)	θJA	125	℃/W







  耐高壓達林頓管 ULN2402A的邏輯圖：

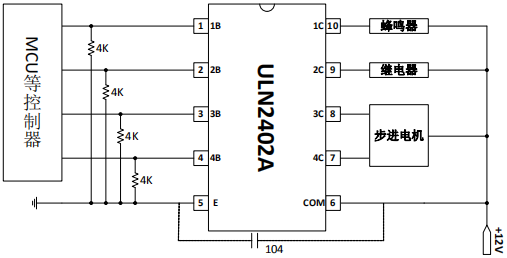

  耐高壓達林頓管 ULN2402A的典型應用：
