八種電路故障檢測方法
本文來源：ECCN中電網
電子電路故障排查一般可以通過輸入到輸入順序檢測，也可以從(cong) 輸出到輸入的反向方法檢測。不管從(cong) 哪一方向開始，電子電路故障檢測一般可以通過下麵八種方法判斷。
方法一：直接觀察
電路發生故障時，通常情況下不會(hui) 立即去使用儀(yi) 器測量，而是用肉眼觀察去查找電路可能存在的異常部位。而直接觀察方法又分為(wei) 不通電跟通電檢測。
不通電檢測即檢查電源電壓的水平跟極性是否符合電路要求；電解電容的極性跟二、三極管的管腳位置、集成電路的引腳位是不是出現虛焊、錯焊跟交叉等問題；布線是否存在不合理的地方；印刷板在印製的時候有沒有線路出現斷線；電阻跟電容有沒有明顯燒焦問題。
而通電檢查主要是觀察元器件有沒有過熱、冒煙和明顯焦味，電子管跟示波管的燈絲(si) 有沒有存在高壓打火等問題。
方法二：萬(wan) 用表檢測
萬(wan) 用表檢測主要是檢查靜態工作點，其中電子電路的供電係統、三極管、集成塊跟線路中的電阻值及直流工作狀態可以利用萬(wan) 用表進行檢測。檢測看是否數值正常。
方法三：信號尋跡法
在複雜的電路中，可以通過在輸入端接入一個(ge) 信號，然後通過示波器從(cong) 前級到後級或者從(cong) 後級到前級一個(ge) 一個(ge) 觀察波形跟幅值變化，很終查看哪一個(ge) 出現異常。
方法四：對比方法
對比法較為(wei) 直觀，主要是通過將疑似故障電路跟一個(ge) 工作狀態正常的相同電路進行參數對比，查找其中是否存在參數差距較大的值，再進行故障原因分析，很終判斷故障位置。
方法五：替換法
對於(yu) 故障不明顯的電子電路，在無法進行直觀判斷故障點時，可利用現有的相同元件進行替換，通過替換觀察電路是否變化，來縮短故障判斷時間。
方法六：旁路檢查法
如果電路中存在寄生震蕩現象，那麽(me) 就可以利用一定容量的電容器，將電容器跨接在需要檢查的地方或參考接地點之間，然後觀察震蕩是否存在。如果震蕩消失，則說明震蕩是產(chan) 生在前級電路或者附近的電路中。如果沒有，則往後移動，繼續尋找檢查點。電容器的選擇應該注意旁路電容不要過大，能夠較好的消除不利的信號就行。
方法七：短路檢查法

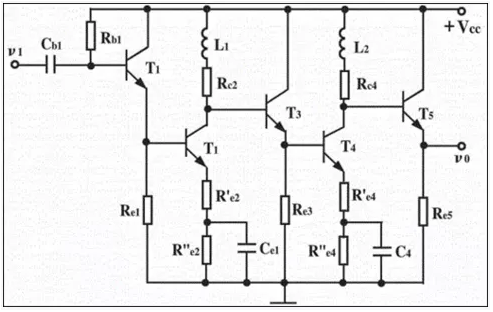

短路檢查法是由我們(men) 主動製造一個(ge) 臨(lin) 時的短路，讓部分電路出現短路。如下圖所示的放大電路，其中萬(wan) 用表測量T2的集電極對地電壓為(wei) 0。那麽(me) 我們(men) 懷疑L1電路出現斷路，接下去將L1兩(liang) 端製造臨(lin) 時短路，此時如果VC2的數值正常，則說明故障就在L1上。
用於(yu) 分析短路法的放大電路
需要注意的是，短路法並不能用在電源電路上，切記。
方法八：斷路檢查法
前麵說的短路法用來檢查斷路是很有效的，同樣，用斷路法進行短路檢查同樣很有效。斷路檢查法的思維與(yu) 前麵幾個(ge) 方法類似，是用來排除懷疑點及縮短範圍的方法。假設，穩壓電源因為(wei) 接入一個(ge) 有故障的電路當中，此時輸出電路過大，那麽(me) 我們(men) 依次斷開電路的某一部分支路，然後觀察電路電流輸出情況，從(cong) 而判斷故障出現的支路。
上訴八種其實隻是較為(wei) 常用的一些方法，判斷故障的方法多種多樣，通過不同儀(yi) 器設備可以靈活應用，這樣判斷複雜的故障就會(hui) 更加輕鬆。
