  2803達林頓管 ULN2803 CPC-20 8通道達林頓芯片







  8通道達林頓芯片 ULN2803的產(chan) 品描述：

         ULN2803是一個(ge) 單片高電壓、高電流的達林頓晶體(ti) 管陣列集成電路。它是由8組NPN 達林頓管組成的，它的高壓輸出特性和陰極鉗位二極管可以轉換感應負載。單個(ge) 達林頓對的集電極電流是250mA。達林頓管並聯可以承受更大的電流。此電路主要應用於(yu) 繼電器驅動器，字錘驅動器，燈驅動器，顯示驅動器（LED氣體(ti) 放電），線路驅動器和邏輯驅動器。

          ULN2803的每組達林頓都有一個(ge) 2.7kΩ串聯電阻，可以直接和TTL或5V CMOS裝置。







  8通道達林頓芯片 ULN2803的產(chan) 品特點：

  • 250mA額定集電極電流（單個(ge) 輸出）

  • 工作電壓：36V

  • 輸入和各種邏輯類型兼容

  • 封裝形式：CPC20







  8通道達林頓芯片 ULN2803的應用領域：

  • 繼電器驅動器

  • 字錘驅動器

  • 燈驅動器

  • 邏輯驅動器







  8通道達林頓芯片 ULN2803的極限參數：

  除非有特殊要求，T_A=25℃

  參數	符號	數值	單位
  集電極和發射極之間的電壓	VCE	50	V
  輸入電壓	VI	30
  集電極電流峰值	IC	250	mA
  總的發射端電流	IOK	1500
  功率消耗 Tamb=25℃	PD	950	mW
  功率消耗 Tamb=85℃		495
  工作溫度	Topr	-20~+85	℃
  貯存溫度	Tstg	-65~+150

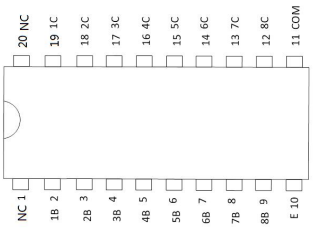

  8通道達林頓芯片 ULN2803的引腳圖：



  注意：1、20為(wei) 空腳，其餘(yu) 與(yu) SOP-18一致

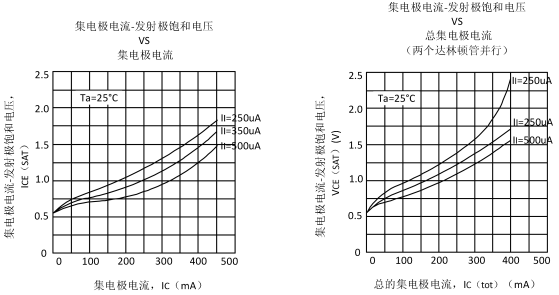

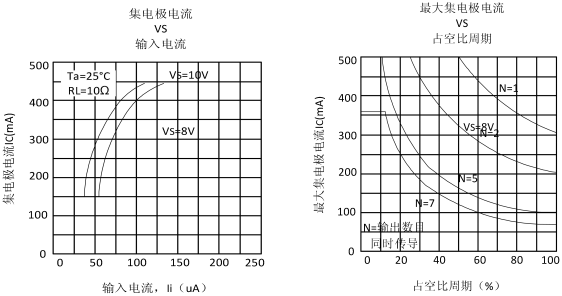

  8通道達林頓芯片 ULN2803的典型特性曲線圖：














  ---
