為(wei) 什麽(me) 其有“以小控大”的可控性呢？首先，可以把從(cong) 陰極向上數的第一、二、三層看麵是一隻NPN型號晶體(ti) 管，而二、三四層組成另一隻PNP型晶體(ti) 管。其中第二、第三層為(wei) 兩(liang) 管交迭共用。當在陽極和陰極之間加上一個(ge) 正向電壓Ea，又在控製極G和陰極C之間（相當BG1的基一射間）輸入一個(ge) 正的觸發信號，BG1將產(chan) 生基極電流Ib1，經放大，BG1將有一個(ge) 放大了β1倍的集電極電流IC1。
因為(wei) BG1集電極與(yu) BG2基極相連，IC1又是BG2的基極電流Ib2。BG2又把比Ib2（Ib1）放大了β2的集電極電流IC2送回BG1的基極放大。如此循環放大，直到BG1、BG2完全導通。實際這一過程是“一觸即發”的過程，對可控矽來說，觸發信號加入控製極，可控矽立即導通。導通的時間主要決(jue) 定於(yu) 可控矽的性能。
可控矽一經觸發導通後，由於(yu) 循環反饋的原因，流入BG1基極的電流已不隻是初始的Ib1，而是經過BG1、BG2放大後的電流（β1*β2*Ib1）這一電流遠大於(yu) Ib1，足以保持BG1的持續導通。此時觸發信號即使消失，可控矽仍保持導通狀態隻有斷開電源Ea或降低Ea，使BG1、BG2中的集電極電流小於(yu) 維持導通的最小值時，可控矽方可關(guan) 斷。
當然，如果Ea極性反接，BG1、BG2由於(yu) 受到反向電壓作用將處於(yu) 截止狀態。這時，即使輸入觸發信號，可控矽也不能工作。反過來，Ea接成正向，而觸動發信號是負的，可控矽也不能導通。另外，如果不加觸發信號，而正向陽極電壓大到超過一定值時，可控矽也會(hui) 導通，但已屬於(yu) 非正常工作情況了。
可控矽這種通過觸發信號（小的觸發電流）來控製導通（可控矽中通過大電流）的可控特性，正是它區別於(yu) 普通矽整流二極管的重要特征。

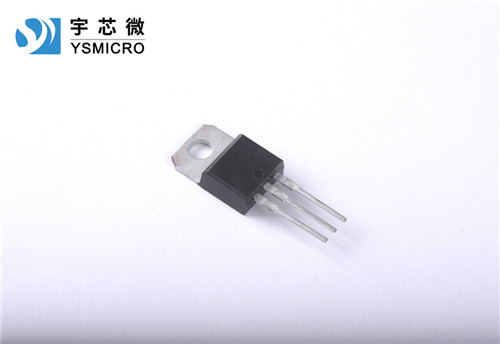

普通可控矽的三個(ge) 電極可以用萬(wan) 用表歐姆擋R×100擋位來測。大家知道，晶閘管G、K之間是一個(ge) PN結（a），相當於(yu) 一個(ge) 二極管，G為(wei) 正極、K為(wei) 負極，所以，按照測試二極管的方法，找出三個(ge) 極中的兩(liang) 個(ge) 極，測它的正、反向電阻，電阻小時，萬(wan) 用表黑表筆接的是控製極G，可以用剛才演示用的示教板電路。接通電源開關(guan) S，按一下按鈕開關(guan) SB，燈泡發光就是好的，不發光就是壞的。
