  LC2502 兩(liang) 路達林頓驅動電路 LC2502 二路達林頓管 國產(chan) 達林頓芯片







  二路達林頓管 LC2502的概述：

          LC2502是內(nei) 置三端穩壓器的兩(liang) 路達林頓驅動電路。該電路內(nei) 部集成了78L05三端穩壓器，可提供穩定的5V輸出電源。其內(nei) 部集成的達林頓驅動電路針對開關(guan) 型電感負載（繼電器）進行了優(you) 化設計，集成的續流二極管能吸收繼電器關(guan) 斷時產(chan) 生的電壓尖峰。單路達林頓驅動電路可輸出300mA電流，將達林頓管並聯可實現更高的輸出電流能力。該電路可廣泛應用於(yu) 繼電器驅動照明驅動、顯示屏驅動（LED）、線性驅動器和邏輯緩衝(chong) 器。







  二路達林頓管 LC2502的特點：

  • 單路集電極輸出電流：300mA

  • 耐高壓：30V

  • 輸入兼容 TTL/CMOS 邏輯信號

  • 集成 78L05 三端穩壓器

  • 廣泛應用於(yu) 繼電器驅動

  • 封裝形式：DIP8、SOP8







  二路達林頓管 LC2502的應用：

  • 繼電器驅動

  • 指示燈驅動

  • 顯示屏驅動








  二路達林頓管 LC2502的引腳配置圖：









  二路達林頓管 LC2502的極限參數：

  （除非有特殊要求，T_A=25℃）

  參數	符號	數值	單位
  驅動輸出端CE電壓	VCE	30	V
  鉗位二極管反向耐壓	Vd	30
  輸入電壓	VI	30
  集電極電流(連續電流)	IC	300	mA
  基極電流(連續電流)	IB	20
  結溫	TJ	150	℃
  工作環境溫度	Topt	-20~+85
  貯存溫度	Tstg	-55~+150







  二路達林頓管 LC2502的電特性：

  （除非有特殊要求，T_A=25℃）

  參數	最小值	典型值	最大值	單位
  5V穩壓器部分
  輸入電壓 VI	7		25	V
  輸出電壓 VOUT	4.8	5	5.2
  負載調整率 RLOAD		0.1	2	%
  電壓調整率 PLINE		0.5	2.5
  電源紋波抑製比 R.R	50	55		dB
  輸入-輸出壓差 VD		1.7	2	V
  靜態電流 IQ			6	mA
  驅動器部分
  CE飽和壓降 VC(sat)		0.8	1.1	V
  輸出管集電極電流 IOLEAK		1	10	uA
  鉗位二極管正向壓降 V			1.5	V
  鉗位二極管漏電流 IILEAK			10	uA
  輸入電流 II (VI=5V)		1	2	mA
  輸入電流 II (VI=12V)		3.5	5
  輸入低電平 VIH			0.7	V
  輸入高電平 VIL	2







  二路達林頓管 LC2502的封裝外形尺寸：

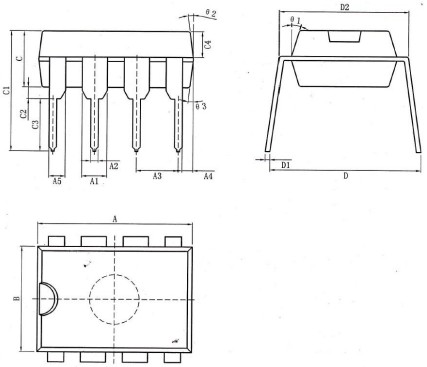

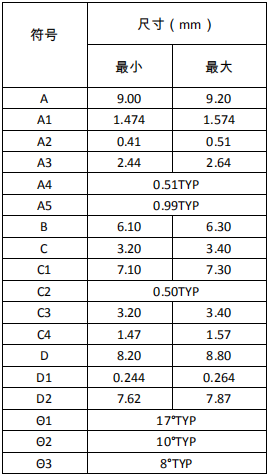

  1、DIP8封裝：

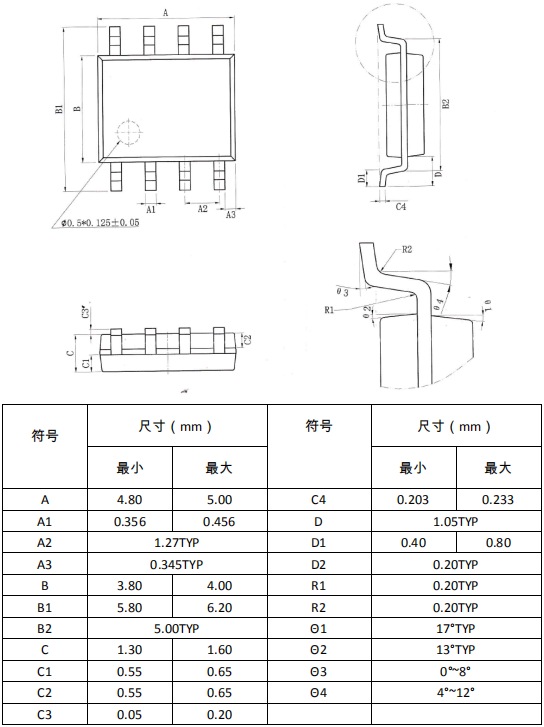

  2、SOP8封裝：








  ---
