  20A华体会竞猜app BT152 插件可控矽型號大全

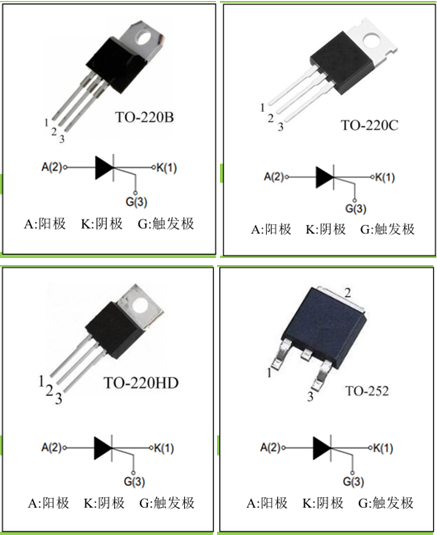

  20A华体会竞猜app BT152的引腳圖：









  20A华体会竞猜app BT152的特點：

  • PNPN 四層結構的矽單向器件

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 符合 RoHS 規範

  • 封裝形式：TO-220B、TO-220C、TO-220HD、TO-252








  20A华体会竞猜app BT152的應用：

          20A华体会竞猜app BT152應用於(yu) ：摩托車調壓器、LED燈控製器、交流電開關(guan) 、交直流電源變換、直發器。







  20A华体会竞猜app BT152的極限參數（TCASE=25℃）：

  • 斷態重複峰值電壓 V_DRM/V_RRM：600/800V

  • 通態平均電流 I_T(AV)：13A

  • 通態軍(jun) 方根電流 I_T(RMS)：20A

  • 通態不重複浪湧電流 I_TSM：200A

  • 通態電流臨(lin) 界上升率 dI_T/dt：50A/μs

  • 門極峰值電流 I_GM：5A

  • 門極峰值功率 P_GM：20W

  • 門極平均功率 P_G(AV)：0.5W

  • 存儲(chu) 溫度 T_STG：-40~+150℃

  • 工作結溫 T_j：-40~+125℃








  20A华体会竞猜app BT152的電特性：

  符號	參數	MIN值	TYP值	MAX值	單位
  IGT	門極觸發電流			30	mA
  VGT	門極觸發電壓		0.7	1	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流			50	mA
  IL	擎住電流			60
  dVD/dt	斷態電壓臨界上升率	200			V/μs
  VTM	通態壓降			1.6	V

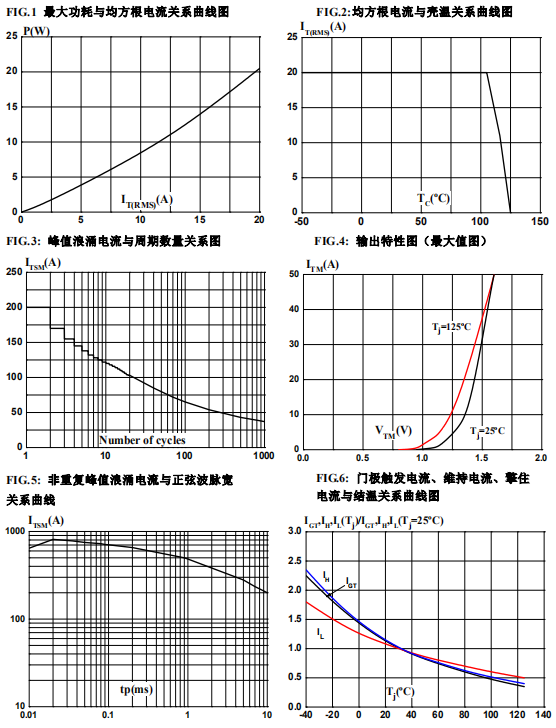

  20A华体会竞猜app BT152的參數特性曲線圖：









  ---
