  光電耦合器 3021光耦 MOC3021 貼片/插件光耦







  貼片/插件光耦 MOC3021的應用：

  • 溫度控製

  • 照明控製

  • 固態繼電器

  • 交流電動機驅動

  • 靜態電源開關(guan)







  貼片/插件光耦 MOC3021的極限參數（T_A=25℃）：


  參數		符號	數值	單位
  輸入	正向電流	IF	50	mA
  	結溫	TJ	125	℃
  	反向電壓	VR	6	V
  	功耗	P	120	mW
  輸出	通態輸出電壓	VDRM	400	V
  	峰值重複浪湧電流	ITSM	1	A
  	結溫	TJ	125	℃
  	集電極功耗	PC	150	mW
  總功耗		Ptot	250
  隔離電壓		Viso	5000	Vrms
  工作溫度		Topr	-40~+110	℃
  存儲溫度		Tstg	-55~+125
  焊接溫度		Tsol	260







  貼片/插件光耦 MOC3021的電特性(T_A=25℃)：


  參數		符號	MIN 值	TYP 值	MAX 值	單位
  輸入	正向電壓	VF		1.2	1.6	V
  	反向電流	IR			5	μA
  輸出	峰值電流	IDRM			500	nA
  	峰值導通電壓	VTM			3	V
  	斷態電壓臨界上升率	dv/dt	1000			V/us
  LED 觸發電流		IFT			15	mA
  維持電流		IH		200		uA







  貼片/插件光耦 MOC3021的封裝外形尺寸：

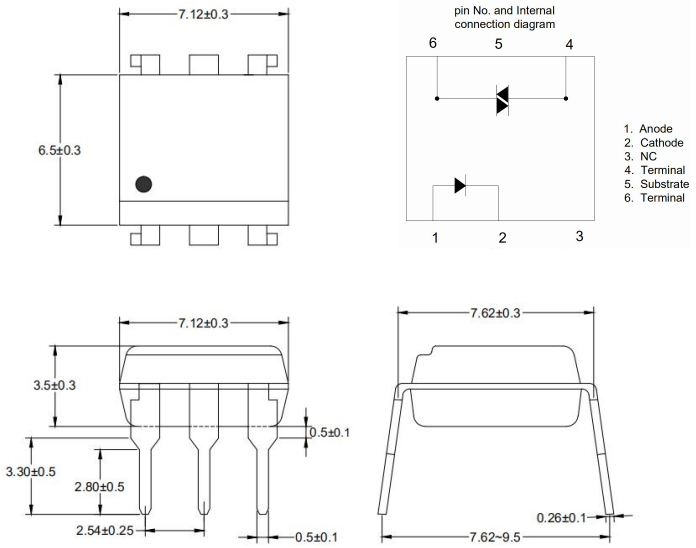

  1、DIP-6：

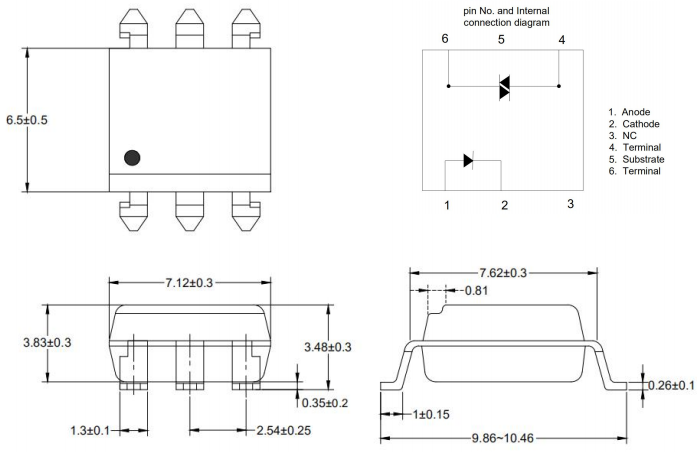

  2、SOP-6：









  ---
