20N06 增強型場效應管 MOS管20N06 SOP-8

• 來源：hth体育官网登录 更新時間：2021-01-08 10:57:16點擊：6次

•


  20N06 增強型場效應管 MOS管20N06 SOP-8







  增強型場效應管 20N06的管腳排列圖：









  增強型場效應管 20N06的應用：

  • 消費電子電源

  • 電動機控製

  • 同步整流

  • 同步整流應用








  增強型場效應管 20N06的極限值：

  （如無特殊說明，T_j=25℃）

  參數	符號	數值	單位
  漏極-源極電壓	VDS	60	V
  柵極-源極電壓	VGS	±20
  漏極電流-連續	ID	20	A
  漏極電流-脈衝	IDM	48
  功耗	PD	4	W
  單脈衝雪崩能量	EAS	30	mJ
  結溫和存儲溫度	Tstg，Tj	-55~150	℃
  熱阻，結到環境	RθJA	31	℃/W







  增強型場效應管 20N06的電特性：

  （如無特殊說明，T_j=25℃）

  參數	符號	MIN值	TYP值	MAX值	單位
  漏極-源極擊穿電壓	BVDSS	60		100	V
  柵極開啟電壓	VGS(th)	1		2.5
  靜態漏源導通電阻 (VGS=10V,ID=20A)	RDS(ON)		7.5	10	mΩ
  靜態漏源導通電阻 (VGS=4.5V,ID=10A)			10	13
  柵極漏電流 (VGS=20V)	IGSS			100	nA
  柵極漏電流 (VGS=-20V)				-100
  零柵壓漏極電流	IDSS			1	μA
  輸入電容	Ciss		1182.1		pF
  輸出電容	Coss		199.5
  反向傳輸電容	Ciss		4.1
  開啟延遲時間	td(on)		17.9		ns
  開啟上升時間	tr		4
  關斷延遲時間	td(off)		34.9
  開啟下降時間	tf		5.5
  柵極總電荷	Qg		18.4		nC
  柵源電荷密度	Qgs		3.3
  柵漏電荷密度	Qgd		3.1

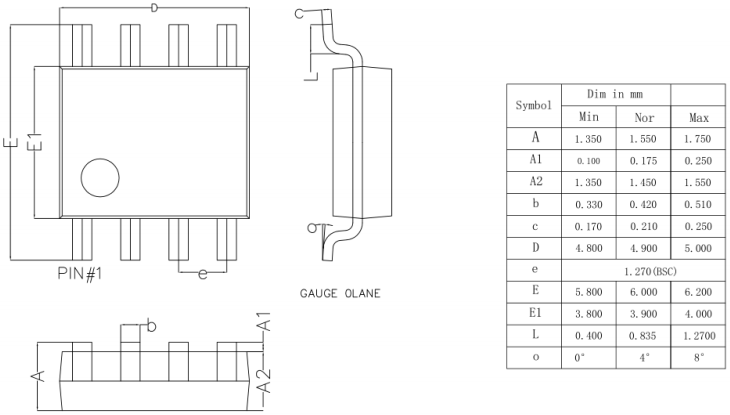

  增強型場效應管 20N06的封裝外形尺寸：









  ---
