宇芯微國產貼片運放 LM358 高壓運算放大器

• 來源：hth体育官网登录 更新時間：2021-01-04 14:49:47點擊：6次

•


  宇芯微國產(chan) 貼片運放 LM358 高壓運算放大器







  高壓運算放大器 LM358的概述：

          LM358內(nei) 部包括有兩(liang) 個(ge) 獨立的、高增益、內(nei) 部頻率補償(chang) 的雙運算放大器，適合於(yu) 電源電壓範圍很寬的單電源使用，也適用於(yu) 雙電源工作模式，在推薦的工作條件下，電源電流與(yu) 電源電壓無關(guan) 。它的使用範圍包括傳(chuan) 感放大器、直流增益模組，音頻放大器、工業(ye) 控製、DC增益部件和其他所有可用單電源供電的使用運算放大器的場合。







  高壓運算放大器 LM358的特點：

  • 內(nei) 置補償(chang) 回路

  • 直流電壓增益高（約 100dB）

  • 單位增益帶寬（約 1MHz）

  • 電源電壓範圍寬：

          單電源(3~36V)

          雙電源(±1.5~±18V)

  • 低功耗電流 0.5mA，適合於(yu) 電池供電

  • 低輸入偏置電流 45nA

  • 低輸入失調電壓 2mV

  • 共模輸入電壓範圍寬，接近地電平

  • 差模輸入電壓範圍寬，等於(yu) 電源電平範圍

  • 輸出電壓擺幅大(0至VCC-1.5V)

  • 封裝形式：DIP8、SOP8








  高壓運算放大器 LM358的管腳排列圖：









  高壓運算放大器 LM358的引腳功能描述：

  引腳編號	引腳名稱	引腳功能
  1	輸出 1	輸出 1 腳
  2	輸入 1-	反向輸入 1
  3	輸入 1+	同相輸入 1
  4	GND	接地端
  5	輸入 2+	同相輸入 2
  6	輸入 2-	反向輸入 2
  7	輸出 2	輸出 2 腳
  8	VCC	電源電壓







  高壓運算放大器 LM358的應用領域：

  • 傳(chuan) 感放大器

  • 直流增益模組

  • 音頻放大器

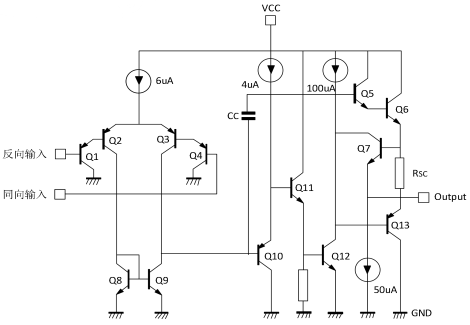

  高壓運算放大器 LM358的內(nei) 部原理圖：









  高壓運算放大器 LM358的極限參數：

  除非有特殊要求，T_A=25℃

  參數	符號	數值	單位
  電源電壓(單電源)	VCC	40	V
  電源電壓(雙電源)		±20
  差模輸入電壓	VIDR	38
  共模輸入電壓	VIN	-0.3~38
  輸入電流	IIN	50	mA
  功耗 DIP	PD	830	mW
  功耗 SOP		550
  工作環境溫度	TA	0~+70	℃
  貯存溫度	Tstg	-65~+150







  高壓運算放大器 LM358的電特性：

  除非有特殊要求，T_A=0~85℃，V_CC=12V

  參數	MIN 值	TYP 值	MAX 值	單位
  輸入失調電壓 VIO		2	5	mV
  輸入失調電流 IIO		3	30	nA
  輸入偏置電流 IBIAS		45	150
  輸入共模電壓範圍 VICR	0		VCC-1.5	V
  電源電流 ICC （在整個(ge) 溫度範圍上，RL=∞，VCC=5V）		0.5	1.2	mA
  電源電流 ICC （在整個(ge) 溫度範圍上，RL=∞，VCC=30V）		1	2
  大信號電壓增益 GV	50	100		V/mV
  共模抑製比 VMRR	70	85		dB
  電源紋波抑製比 PSRR	65	100
  通道分離度 CS		120
  短路電流 ISC		40	60	mA
  輸出源電流 ISOURCE	50	100		V/mV
  輸出陷電流 ISINK (VIN(-)=1V,VIN(+)=0V,VCC=15V,VO=2V)	10	20		mA
  輸出陷電流 ISINK (VIN(-)=1V,VIN(+)=0V,VCC=15V,VO=200mV)	12	50		μA
  輸出高電平擺幅 VOH (VCC=30V,RL=2K)	26			V
  輸出高電平擺幅 VOH (VCC=30V,RL=10K)	27	29
  輸出低電平擺幅 VOL		5	20	mV

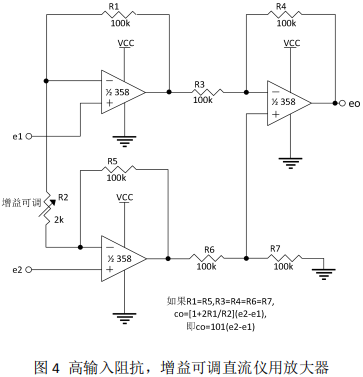

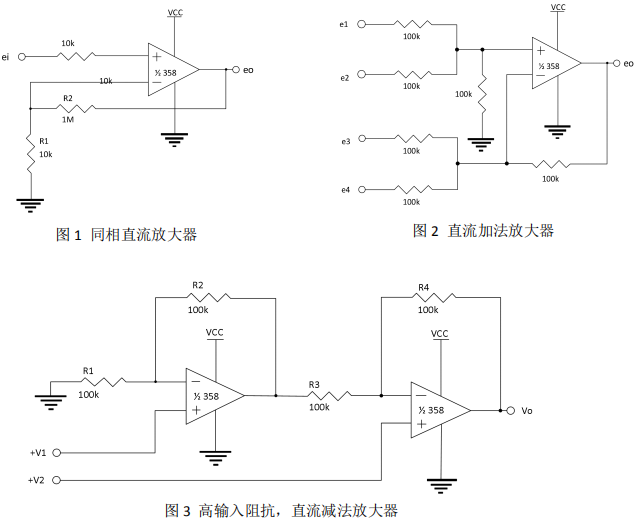

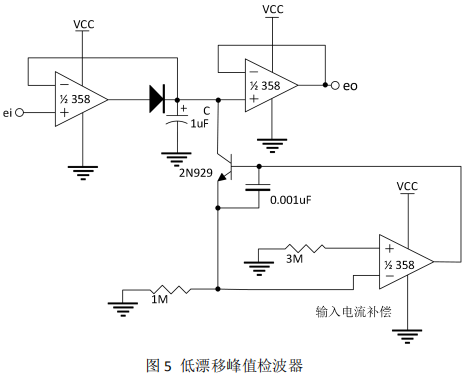

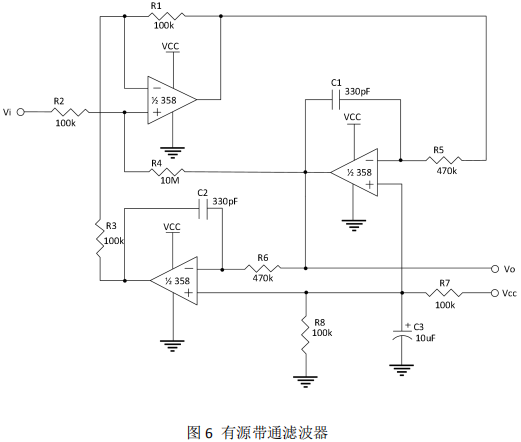

  高壓運算放大器 LM358的應用電路圖：
















  ---
