  hth棋牌软件 4A可控矽 T405Q TO-251 四象限华体会体育沃尔夫斯堡







  4A可控矽 T405Q的引腳圖：









  4A可控矽 T405Q的特點：

  • NPNPN 五層結構的矽雙向器件

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 工作結溫高，換向能力強

  • 高電壓變化率 dV/dt

  • 大電流變化率 dI/dt

  • 符合 RoHS 規範

  • 封裝形式：TO-251、TO-252








  4A可控矽 T405Q的應用：

  • 加熱控製器

  • 馬達調速控製器

  • 麻將機

  • 攪拌機

  • 直發器

  • 麵包機等家用電器







  4A可控矽 T405Q的極限值（T_CASE=25℃）：

  符號	參數	數值	單位
  VDRM/VRRM	斷態重複峰值電壓	600/800	V
  IT(RMS)	通態均方根電流	4	A
  ITSM	通態不重複浪湧電流	35
  I2t	I2t 值	6	A2s
  dIT/dt	通態電流臨界上升率	50	A/μs
  IGM	門極峰值電流	4	A
  PG(AV)	門極平均功率	0.5	W
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+125







  4A可控矽 T405Q的電特性：

  符號	參數	數值	單位
  IGT	門極觸發電流	≤5（I-II-III 象限） ≤10（IV 象限）	mA
  VGT	門極觸發電壓	≤1.3	V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤10	mA
  IL	擎住電流	≤10（I-III-IV 象限） ≤15（II 象限）
  dVD/dt	斷態電壓臨界上升率	≥10	V/μs
  VTM	通態壓降	≤1.55	V

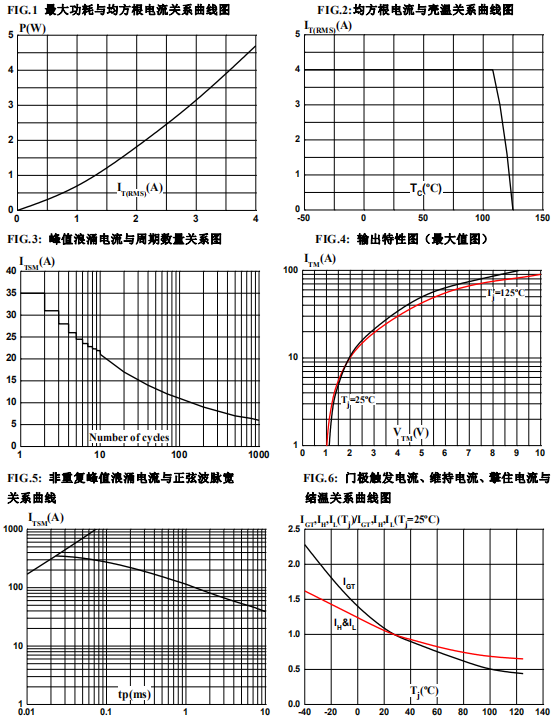

  4A可控矽 T405Q的參數特性曲線：









  4A可控矽 T405Q的封裝外形尺寸：

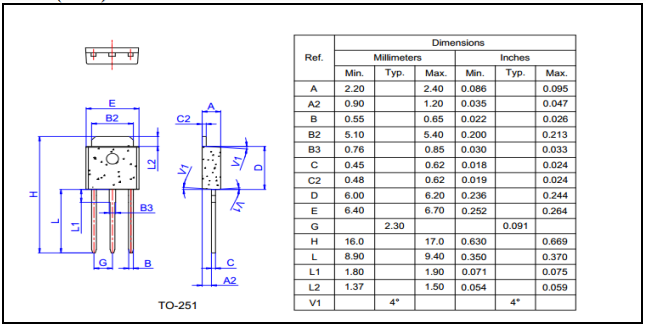

  ⑴、TO-251封裝：

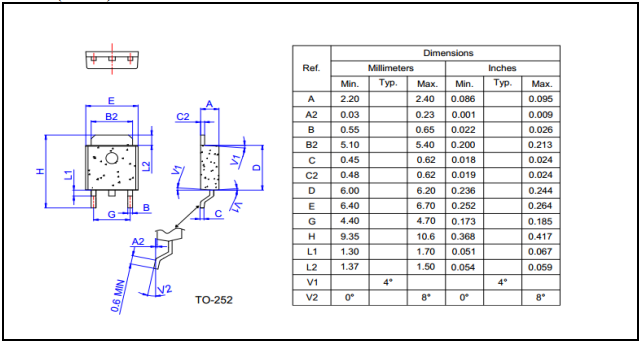

  ⑵、TO-252封裝：









  ---
