  BTA316 16A华体会体育沃尔夫斯堡 BTA316-600B參數 家電用可控矽







  家電用可控矽 BTA316的管腳圖：









  家電用可控矽 BTA316的特點：

  • NPNPN 五層結構的矽雙向器件

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 工作結溫高，換向能力強

  • 高電壓變化率 dV/dt

  • 大電流變化率 dI/d

  • 符合 RoHS 規範

  • 封裝形式：TO-220C








  家電用可控矽 BTA316的應用：

  • 加熱控製器

  • 調光/調速控製器

  • 洗衣機

  • 攪拌機

  • 果汁機

  • 電動工具

  • 吸塵器等家用電器








  家電用可控矽 BTA316的極限參數（T_CASE=25℃）：

  • 斷態重複峰值電壓 V_DRM/V_RRM -------------------------------------------  600/800V

  • 通態均方根電流 I_T(RMS) ----------------------------------------------------  16A

  • 通態不重複浪湧電流 I_TSM -------------------------------------------------  140A

  • 通態電流臨(lin) 界上升率 dI_T/dt ------------------------------------------------  50A/μs

  • 門極峰值電流 I_GM ----------------------------------------------------------  2A

  • 門極峰值功率 P_GM ---------------------------------------------------------  5W

  • 門極平均功率 P_G(AV) -------------------------------------------------------  0.5W

  • 存儲(chu) 溫度 T_STG ---------------------------------------------------------------  -40~+150℃

  • 工作結溫 T_j ------------------------------------------------------------------  -40~+125℃








  家電用可控矽 BTA316的電特性：

  符號	參數	數值			單位
  		D	E	C
  IGT	門極觸發電流	≤5	≤10	≤35	mA
  VGT	門極觸發電壓	≤1.3			V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤15	≤15	≤35	mA
  IL	擎住電流 I-III	≤25	≤25	≤50
  	擎住電流 II	≤30	≤30	≤60
  dVD/dt	斷態電壓臨界上升率	≥30	≥60	≥500	V/μs
  VTM	通態壓降	≤1.55			V







  家電用可控矽 BTA316的熱阻：

  符號	參數	數值	單位
  Rth(j-c)	結到管殼的熱阻（AC）	1.2	℃/W
  Rth(j-a)	結到環境的熱阻	60

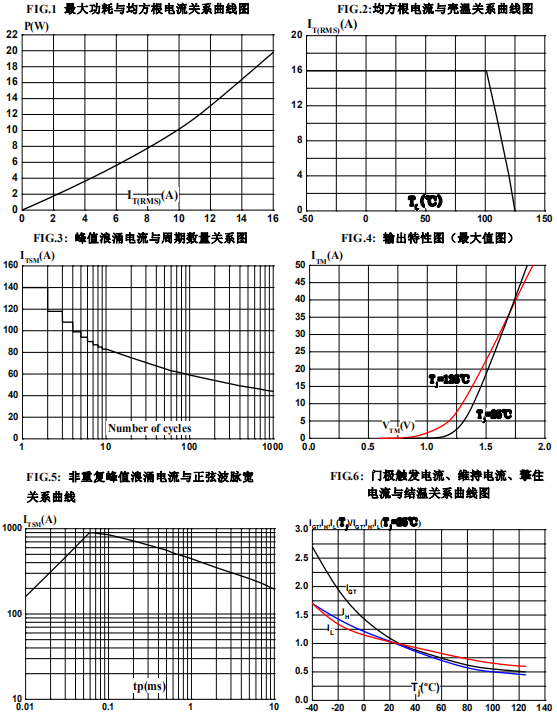

  家電用可控矽 BTA316的特性曲線圖：

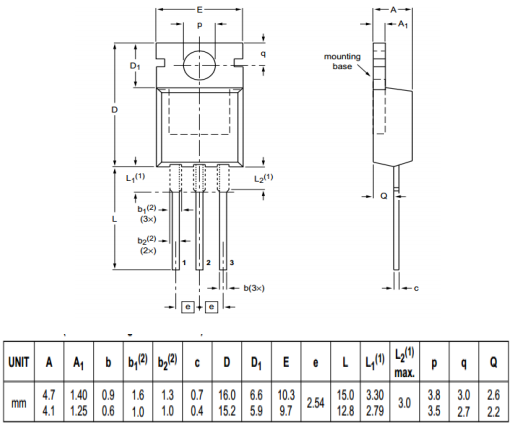

  家電用可控矽 BTA316的封裝外形尺寸：










  ---
