BTA41 大電流可控矽 40A晶閘管 可控矽參數

• 來源：hth体育官网登录 更新時間：2020-11-18 16:00:15點擊：6次

•


  BTA41 大電流可控矽 40A晶閘管 可控矽參數

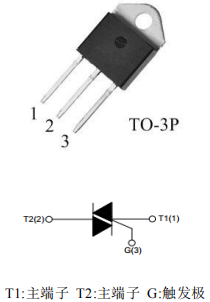

  大電流可控矽 BTA41的引腳圖：









  大電流可控矽 BTA41的特點：

  • NPNPN 五層結構的矽雙向器件

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 工作結溫高；換向能力強

  • 高電壓變化率 dV/dt

  • 大電流變化率 dI/dt

  • 符合 RoHS 規範

  • 封裝形式：TO-3P








  大電流可控矽 BTA41的應用領域：

          BTA41可控矽應用於(yu) ：加熱控製器、交流馬達調速控製器、固態繼電器、電動工具、熱水器、按摩器、功率補償(chang) 等







  大電流可控矽 BTA41的極限參數(T_CASE=25℃)：

  • 斷態重複峰值電壓 V_DRM/V_RRM ----------------------------------------  600/800V

  • 通態均方根電流 I_T(RMS) -------------------------------------------------  40A

  • 通態不重複浪湧電流 I_TSM ----------------------------------------------  400A

  • 通態電流臨(lin) 界上升率 dI_T/dt ---------------------------------------------  50A/μs

  • 門極峰值電流 I_GM -------------------------------------------------------  8A

  • 門極平均功率 P_G(AV) ----------------------------------------------------  1W

  • 存儲(chu) 溫度 T_STG -----------------------------------------------------------  -40~+150℃

  • 工作結溫 T_j ---------------------------------------------------------------  -40~+125℃








  大電流可控矽 BTA41的電特性：

  符號	參數	數值		單位
  		CW	BW
  IGT	門極觸發電流	≤35	≤50	mA
  VGT	門極觸發電壓	≤1.3		V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤50	≤75	mA
  IL	擎住電流 I-III	≤60	≤80
  	擎住電流 II	≤80	≤100
  dVD/dt	斷態電壓臨界上升率	≥500	≥1000	V/μs
  VTM	通態壓降	≤1.55		V







  大電流可控矽 BTA41的熱阻：

  符號	參數	數值	單位
  Rth(j-c)	結到管殼的熱阻(AC)	0.9	℃/W
  Rth(j-a)	結到環境的熱阻	50

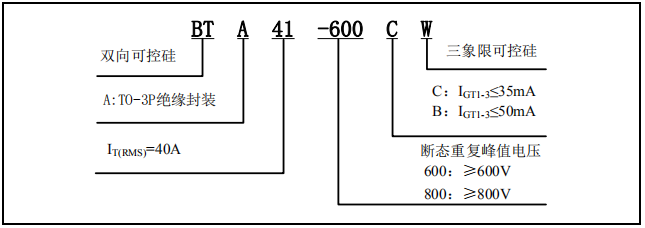

  大電流可控矽 BTA41的型號、標識說明：

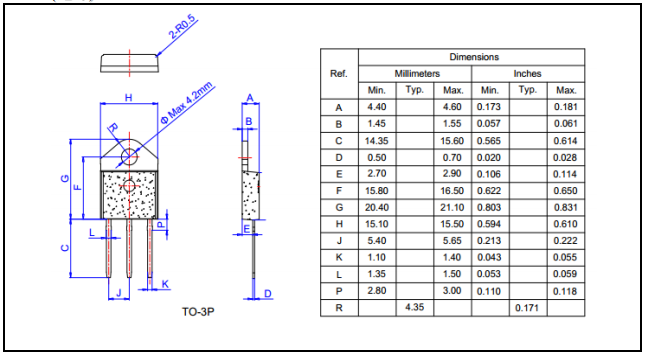

  大電流可控矽 BTA41的封裝外形尺寸：









  ---
