GM6430 100V場效應管 GM6430 SOT-23 貼片MOS管

• 來源：hth体育官网登录 更新時間：2020-11-11 14:39:13點擊：6次

•


  GM6430 100V場效應管 GM6430 SOT-23 貼片MOS管







  100V場效應管 GM6430的引腳圖：










  100V場效應管 GM6430的極限值：

  參數	符號	數值	單位
  漏極-源極電壓	BVDSS	60	V
  柵極-源極電壓	VGS	±20
  漏極電流-連續	IDR	4	A
  漏極電流-脈衝	IDRM	8
  總耗散功率 TA=25℃	PD	1200	mW
  熱阻	RθJA	150	℃/W
  結溫和存儲溫度	TJ,Tstg	150℃,-55~+150℃







  100V場效應管 GM6430的電特性：

  (如無特說說明，T_A=25℃)

  參數	符號	最小值	典型值	最大值	單位
  漏極-源極擊穿電壓	BVDSS	60			V
  柵極開啟電壓	VGS(th)	1		3
  內附二極管正向壓降	VSD			1.5
  零柵壓漏極電流	IDSS			1	uA
  柵極漏電流	IGSS			±100	nA
  靜態漏源導通電阻 ID=4A,VGS=10V	RDS(ON)		30	36	mΩ
  靜態漏源導通電阻 ID=3A,VGS=4.5V			36	43
  輸入電容	CISS			950	pF
  共源輸出電容	COSS			325
  開啟時間	t(on)			50	ns
  關斷時間	t(off)			90

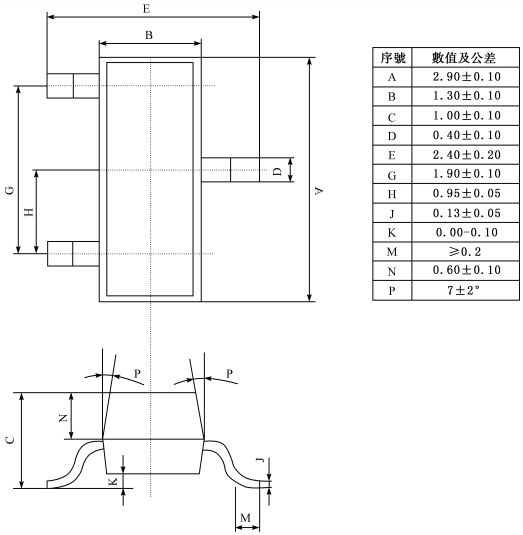

  100V場效應管 GM6430的封裝外形尺寸：









  ---
