可控矽的檢測好壞方法(內(nei) 含檢測方法圖解)
本文來源:電源網
可控矽是可控矽整流器的簡稱。可控矽有單向、雙向、可關(guan) 斷和光控幾種類型。它具有體(ti) 積小、重量輕、效率高、壽命長、控製方便等優(you) 點,被廣泛用於(yu) 可控整流、調壓、逆變以及無觸點開關(guan) 等各種自動控製和大功率的電能轉換的場合。
可控矽導通條件:一是可控矽陽極與(yu) 陰極間必須加正向電壓,二是控製極也要加正向電壓。以上兩(liang) 個(ge) 條件必須同時具備,可控矽才會(hui) 處於(yu) 導通狀態。另外,可控矽一旦導通後,即使降低控製極電壓或去掉控製極電壓,可控矽仍然導通。可控矽關(guan) 斷條件:降低或去掉加在可控矽陽極至陰極之間的正向電壓,使陽極電流小於(yu) 最小維持電流以下。
1、可控矽的特性:
可控矽分华体会竞猜app、华体会体育沃尔夫斯堡。
华体会竞猜app有陽極A、陰極K、控製極G三個(ge) 引出腳。
华体会体育沃尔夫斯堡有第一陽極A1(T1),第二陽極A2(T2)、控製極G三個(ge) 引出腳。
隻有當华体会竞猜app陽極A與(yu) 陰極K之間加有正向電壓,同時控製極G與(yu) 陰極間加上所需的正向觸發電壓時,方可被觸發導通。此時A、K間呈低阻導通狀態,陽極A與(yu) 陰極K間壓降約1V。华体会竞猜app導通後,控製器G即使失去觸發電壓,隻要陽極A和陰極K之間仍保持正向電壓,华体会竞猜app繼續處於(yu) 低阻導通狀態。隻有把陽極A電壓拆除或陽極A、陰極K間電壓極性發生改變(交流過零)時,华体会竞猜app才由低阻導通狀態轉換為(wei) 高阻截止狀態。华体会竞猜app一旦截止,即使陽極A和陰極K間又重新加上正向電壓,仍需在控製極G和陰極K間有重新加上正向觸發電壓方可導通。华体会竞猜app的導通與(yu) 截止狀態相當於(yu) 開關(guan) 的閉合與(yu) 斷開狀態,用它可製成無觸點開關(guan) 。
华体会体育沃尔夫斯堡第一陽極A1與(yu) 第二陽極A2間,無論所加電壓極性是正向還是反向,隻要控製極G和第一陽極A1間加有正負極性不同的觸發電壓,就可觸發導通呈低阻狀態。此時A1、A2間壓降也約為(wei) 1V。华体会体育沃尔夫斯堡一旦導通,即使失去觸發電壓,也能繼續保持導通狀態。隻有當第一陽極A1、第二陽極A2電流減小,小於(yu) 維持電流或A1、A2間當電壓極性改變且沒有觸發電壓時,华体会体育沃尔夫斯堡才截斷,此時隻有重新加觸發電壓方可導通。
2.华体会竞猜app的檢測:
萬(wan) 用表選電阻R*1Ω檔,用紅、黑兩(liang) 表筆分別測任意兩(liang) 引腳間正反向電阻直至找出讀數為(wei) 數十歐姆的一對引腳,此時黑表筆的引腳為(wei) 控製極G,紅表筆的引腳為(wei) 陰極K,另一空腳為(wei) 陽極A。此時將黑表筆接已判斷了的陽極A,紅表筆仍接陰極K。此時萬(wan) 用表指針應不動。用短線瞬間短接陽極A和控製極G,此時萬(wan) 用表電阻檔指針應向右偏轉,阻值讀數為(wei) 10歐姆左右。如陽極A接黑表筆,陰極K接紅表筆時,萬(wan) 用表指針發生偏轉,說明該华体会竞猜app已擊穿損壞。
3、华体会体育沃尔夫斯堡的檢測:
用萬(wan) 用表電阻R*1Ω檔,用紅、黑兩(liang) 表筆分別測任意兩(liang) 引腳間正反向電阻,結果其中兩(liang) 組讀數為(wei) 無窮大。若一組為(wei) 數十歐姆時,該組紅、黑表所接的兩(liang) 引腳為(wei) 第一陽極A1和控製極G,另一空腳即為(wei) 第二陽極A2。確定A1、G極後,在仔細測量A1、G極間正、反向電阻,讀數相對較小的那次測量的黑表筆所接的引腳為(wei) 第一陽極A1,紅表筆所接引腳為(wei) 控製極G。將黑表筆已確定的第二陽極A2,紅表筆接第一陽極A1,此時萬(wan) 用表指針不應發生偏轉,阻值為(wei) 無窮大。再用短接線將A2、G極瞬間短接,給G極加上正向觸發電壓,A2、A1間阻值約10歐姆左右。隨後斷開A2、G間短接線,萬(wan) 用表讀數應保持10歐姆左右。互換紅、黑表筆接線、紅表筆接第二陽極A2,黑表筆接第一陽極A1。同樣萬(wan) 用表指針應不發生偏轉,阻值為(wei) 無窮大。用短接線將A2、G極間再次瞬間短接,給G極加上負的觸發電壓,A1、A2間的阻值也是10歐姆左右。隨後斷開A2、G極間短接線,萬(wan) 用表讀數應不變,保持在10歐姆左右。符合以上規律,說明被測华体会体育沃尔夫斯堡未損壞且三個(ge) 引腳極性判斷正確。
檢測較大功率可控矽時,需要在萬(wan) 用表黑筆中串接一節1.5V幹電池,以提高觸發電壓。
4 晶閘管(可控矽)的管腳判別:
晶閘管管腳的判別可用下述方法:先用萬(wan) 用表R*1K檔測量三腳之間的阻值,阻值小的兩(liang) 腳分別為(wei) 控製極和陰極,所剩的一腳為(wei) 陽極。再將萬(wan) 用表置於(yu) R*10K檔,用手指捏住陽極和另一腳,且不讓兩(liang) 腳接觸,黑表筆接陽極,紅表筆接剩下的一腳,如表針向右擺動,說明紅表筆所接為(wei) 陰極,不擺動則為(wei) 控製極。
华体会竞猜app是由三個(ge) PN結的半導體(ti) 材料構成,其基本結構、符號及等效電路如圖1所示。
可控矽有三個(ge) 電極:陽極(A)、陰極(K)和控製極(G)。從(cong) 等效電路上看,陽極(A)與(yu) 控製極(G)之間是兩(liang) 個(ge) 反極性串聯的PN結,控製極(G)與(yu) 陰極(K)之間是一個(ge) PN結。根據PN結的單向導電特性,將指針式萬(wan) 用表選擇適當的電阻檔,測試極間正反向電阻(相同兩(liang) 極,將表筆交換測出的兩(liang) 個(ge) 電阻值),對於(yu) 正常的可控矽,G、K之間的正反向電阻相差很大;G、K分別與(yu) A之間的正反向電阻相差很小,其阻值都很大。這種測試結果是唯一的,根據這種唯一性就可判定出可控矽的極性。用萬(wan) 用表Rx1K檔測量可控矽極間的正反向電阻,選出正反向電阻相差很大的兩(liang) 個(ge) 極,其中在所測阻值較小的那次測量中,黑表筆所接為(wei) 控製極(G),紅表筆所接的為(wei) 陰極(K),剩下的一極就為(wei) 陽極(A)。通過判定可控矽的極性同時也可定性判定出可控矽的好壞。如果在測試中任何兩(liang) 極間的正反電阻都相差很小,其阻值都很大,說明G、K之間存在開路故障;如果有兩(liang) 極間的正反向電阻都很小,並且趨近於(yu) 零,則可控矽內(nei) 部存在極間短路故障。
华体会竞猜app觸發特性測試:

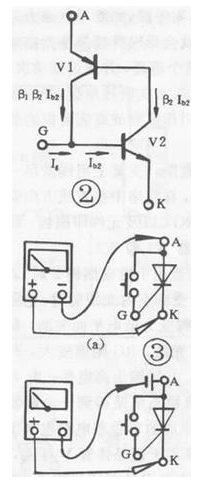

华体会竞猜app的相同之處在於(yu) 都具有單向導電性,不同之處是可控矽的導通還要受控製極電壓控製。也就是說使可控矽導通必須具備兩(liang) 個(ge) 條件:陽極(A)與(yu) 陰極(K)之間應加正向電壓,控製極(G)與(yu) 陰極(K)之間也應加正向電壓。當可控矽導通以後,控製極就是去作用。华体会竞猜app的導通過程可用圖2所示的等效電路來說明:PNP管的發射極相當可控矽的陽極(A),NPN管的發射極相當可控矽的陰極(K),PNP管的集電極與(yu) NPN管的基極相聯後相當於(yu) 可控矽的控製極(G)。當在A、K之間加上允許的正向電壓時,兩(liang) 隻管子均不導通,此時當在G、K加上正向電壓便形成控製電流流入V2的基極,如此循環直至兩(liang) 管完全導通。當導通後,即使lg=O,由於(yu) V2有基極電流,且遠大於(yu) lg,因此兩(liang) 管仍然導通。要使導通的可控矽截止,必須把A、K正向電壓降低到一定值,或反向,或斷開。根據可控矽的導電特性,可用萬(wan) 用表的電阻檔進行測試。對小功率可控矽可按圖3(a)所示聯接電路,在可控矽A、G之間聯接一隻輕觸開關(guan) (以便於(yu) 操作),用萬(wan) 用表的Rx1Ω檔,黑表筆接A極,紅表筆接K,此時給可控矽加上一正向電壓(通過萬(wan) 用表內(nei) 附的幹電池),萬(wan) 用表的指針不動,可控矽不導通,當按下開關(guan) ,A、G接通,在G、K之間加上觸發電壓,可控矽才導通,萬(wan) 用表的指針偏轉,指向一個(ge) 較小的值;當G、A斷開後,失去了控製電壓,如果萬(wan) 用表的指針位置不變,可控矽仍處於(yu) 導通狀態,說明該可控矽的觸發特性良好,如果G、A斷開後,萬(wan) 用表指針隨即偏轉,指向∞。即可控矽不導通,則說明該可控矽的觸發特性不好,或已損壞。對功率較大的可控矽,由於(yu) 導通電壓較大,維持電流難以維持,引起導通狀態欠佳,此時應在可控矽的陽極(A)上串接一節幹電池,如圖3(b)所示電路進行測試,以免引起誤判。對於(yu) 大功率可控矽應在圖3(b)的電路上再串上一節幹電池,使測試效果明顯。一般來說在測試10A以下的华体会竞猜app用圖3(a)所示聯接電路;10A~100A的可控矽用圖3(b)所示聯接電路,測試100A以上的华体会竞猜app應在圖3(b)上再串一節幹電池。
在測試华体会竞猜app的基礎上,對其它類型的可控矽,根據其基本結構,也可用萬(wan) 用表對其進行測試。
