穩壓IC 78M15 15V三端穩壓管 78M15的參數

• 來源：hth体育官网登录 更新時間：2020-11-04 11:26:12點擊：6次

•


  穩壓IC 78M15 15V三端穩壓管 78M15的參數







  穩壓IC 78M15的描述：

          78M15是一款三端固定正向電壓穩定器，固定輸出電壓值為(wei) 15V，可固定輸出一定的電壓的特點使它的應用範圍很廣。







  穩壓IC 78M15的特點：

  • 輸出電流：0.5A

  • 輸出電壓：15V

  • 熱過載保護

  • 短路保護

  • 輸出轉換SOA保護

  • 封裝形式：TO-220/TO-220F/TO-252(DPAK)/TO-251(IPAK)

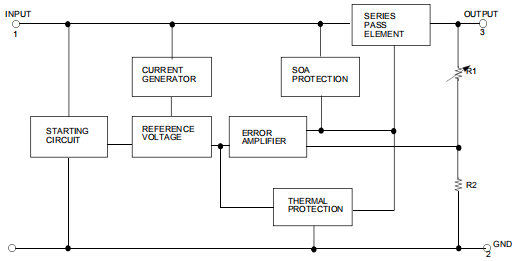

  穩壓IC 78M15的原理圖：









  穩壓IC 78M15的參數：

  • DC 輸入電壓(V_O=5~18V) V_I ：35V

  • DC 輸入電壓(V_O=20,24V) V_I ：40V

  • 輸出電流 I_O ：0.5A

  • 存儲(chu) 溫度範圍 T_stg ：-65~+150℃

  • 工作結溫溫度範圍 T_op ：0~+150℃

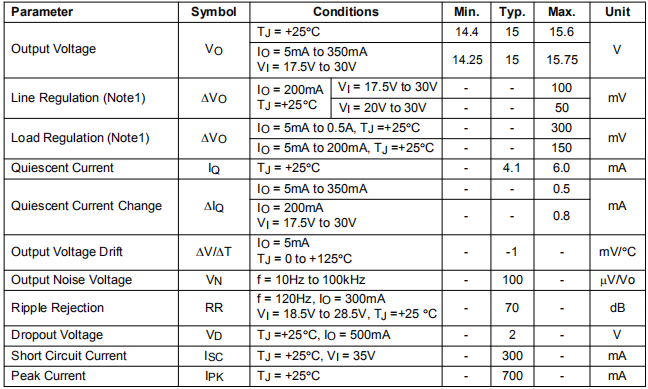

  穩壓IC 78M15的電特性：

  （除非另有規定，0≤T_J≤+125℃,I_O=350mA,C_I=0.33μF,C_O=0.1μF）

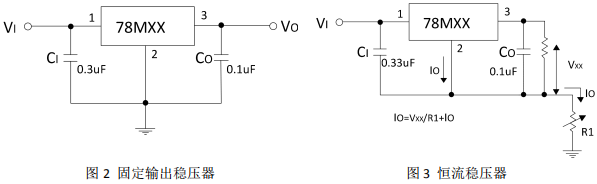

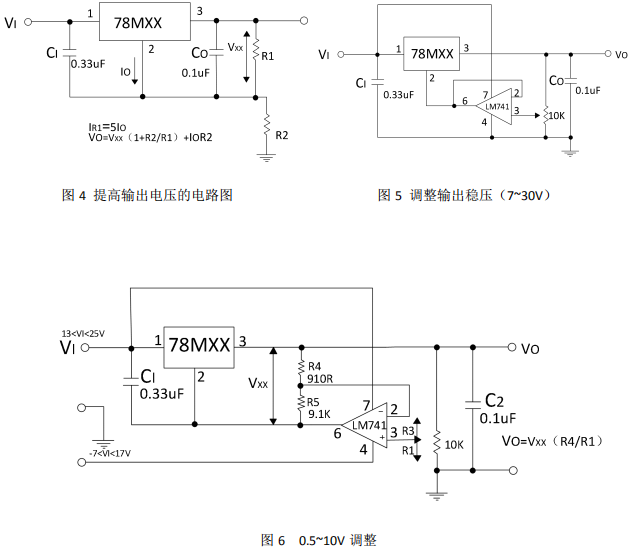

  穩壓IC 78M15的應用電路圖：



  注意：


  1. “VXX”定義(yi) 輸出電壓，將數值代替XX即可

  2. 此處不需輸出電容來達到穩壓效果，它用來提高瞬態響應

  3. 如果穩壓器被放置離電源濾波器較遠處，則需要加CI















  ---
