  四運算放大器 LM324的描述：

          LM324內(nei) 部包括有四個(ge) 獨立的、高增益、內(nei) 部頻率補償(chang) 的四運算放大器，適合於(yu) 電源電壓範圍很寬的單電源使用，也適用於(yu) 雙電源工作模式，在推薦的工作條件下，電源電流與(yu) 電源電壓無關(guan) 。它的使用範圍包括傳(chuan) 感放大器、直流增益模組和其他所有可用單電源供電的使用運算放大器的場合。







  四運算放大器 LM324的應用領域：

  • 傳(chuan) 感放大器

  • 直流增益模組








  四運算放大器 LM324的特點：


  • 工內(nei) 置頻率補償(chang) 回路

  • 直流電壓增益高(約 100dB)

  • 單位增益頻帶寬(約 1MHz)

  • 電源電壓範圍寬：單電源(3~32V)、雙電源(±15~±16V)

  • 低功耗電流 0.5mA，適合於(yu) 電池供電

  • 共模輸入電壓範圍寬，接近地電平

  • 輸出電壓擺幅大(0至Vcc-1.5V)

  • 封裝形式：DIP14、SOP14

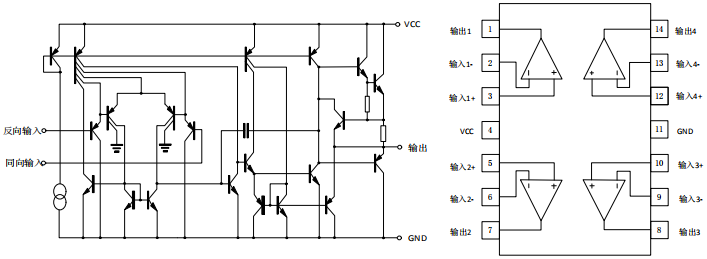

  四運算放大器 LM324的引腳圖和原理圖：

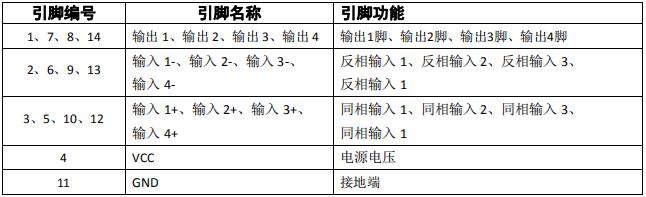

  四運算放大器 LM324的引腳功能描述：










  四運算放大器 LM324的極限參數：

  除非有特殊要求，T_A=25℃

  參數	符號	數值	單位
  電源電壓(單電源)	VCC	32	V
  電源電壓(雙電源)		±16
  差模輸入電壓	VIDR	32	V
  共模輸入電壓	VIN	-0.3~32
  輸入電流	IIN	50	mA
  功耗	PD	570	mW
  工作環境溫度	TA	0~+70	℃
  貯存溫度	Tstg	-65~+150







  四運算放大器 LM324的電特性：

  除非有特殊要求，T_A=25℃，Vcc=5V

  參數	最小值	典型值	最大值	單位
  輸入失調電壓 VIO		2	5	mV
  輸入失調電流 IIO		3	30	nA
  輸入偏置電流 IBIAS		45	150
  輸入共模電壓範圍 VICR	0		VCC-1.5	V
  電源電流 ICC (在整個(ge) 溫度範圍上，RL=∞，VCC=5V)		0.7	1.2	mA
  電源電流 ICC (在整個(ge) 溫度範圍上，RL=∞，VCC=30V)		1.4	3
  大信號電壓增益 GV	50	100		V/mV
  共模抑製比 CMRR	70	85		dB
  電源紋波抑製比 PSRR	65	100
  通道分離度 CS		120
  短路電流 ISC		40	60	mA
  輸出源電流 ISOURCE	50	100		V/mV
  輸出高電平擺幅 VOH VCC=30V，RL=2K	26			V
  輸出高電平擺幅 VOH VCC=30V，RL=10K	27	29
  輸出低電平擺幅 VOL VCC=15V，RL≥10K		5	20	mV







  ---
