  穩壓IC AMS1117 可調電壓穩壓芯片 1117應用及說明







  三端穩壓管 AMS1117的性能介紹：

          AMS1117是低壓差的三端線性穩壓電路。外圍應用電路簡單，固定電壓版本隻需輸入輸出兩(liang) 個(ge) 電容和負載即可工作。芯片內(nei) 部包括啟動電路，偏置電路，電壓基準源電路，過熱保護，過流保護，功率管及其驅動電路等模塊組成。其中過流保護和過熱保護模塊，能夠在應用電路的環境溫度大於(yu) 120℃以上或負載電流大於(yu) 1.1A時，保證芯片和係統的安全。

          AMS1117的參考電壓電路提供穩定的參考電平，由於(yu) 采用內(nei) 部的修正技術，保證輸出電壓精度達到±1%，同時由於(yu) 參考電壓經過精心的溫度補償(chang) 設計考慮，使得芯片的輸出電壓的溫度漂移係數小於(yu) 100ppm/℃。







  三端穩壓管 AMS1117的典型應用及說明：

          三端穩壓器AMS1117包括各種固定電壓版本和可調版本，其應用簡單，典型應用如圖所示：









  應用提示：

  1、對於(yu) 所有應用電路均推薦使用輸入旁路電容C1為(wei) 10uF鉭電容。

  2、為(wei) 保證電路的穩定性，在輸出端接22uF鉭電容C2。

  3、 若想進一步提高紋波抑製比可考慮使用可調電壓版本，並在可調端接旁路電容CAdjust，推薦使用10uF左右的鉭電容。22uF的輸出電容基本可以滿足在所有工作條件下，電路正常工作。CAdjust值得選取滿足2*Fripple*CADjust＜R1。




         AMS1117在輸出端和可調端之間提供1.25V的參考電壓，客戶可根據需要通過電阻倍增的方式調整到所需要的電壓。如圖所示，圖中R1、R2為(wei) 倍增電阻。









  說明：


          可調版本的輸出電壓等於(yu) Vout=Vref*(1+R2/R1)+IAdj*R2，由於(yu) IAdj較小（50uA左右），遠小於(yu) 流過R1的電路（4mA左右），因此可忽略。

          R1的值的選取：為(wei) 了保證可調版本的正常工作，R1值應在200~350Ω之間，此時電路能提供的最小工作電流約為(wei) 0mA，最佳工作點所對應的最小工作電流大於(yu) 5mA。若R1值過大，則電路正常工作的最小工作電流為(wei) 4mA，最佳工作點所對應的最小工作電流大於(yu) 10mA。




  散熱問題：

          AMS1117最大能提供1A以上電流，因此當電流工作在大電流，高輸入輸出電壓情況下時，芯片自身所消耗功耗將達到幾瓦的數量級，此時必須考慮芯片的熱耗散能力。AMS1117的SOT-223貼片式封裝形式熱阻約為(wei) 20°C/W（從(cong) 芯片的內(nei) 部到封裝基板），從(cong) 封裝基板和環境溫度之間的熱阻取決(jue) 於(yu) 應用AMS1117的PCB板上的銅箔麵積，當銅箔麵積等於(yu) 5cm*5cm（正反兩(liang) 麵）時，該熱阻約為(wei) 30°C/W。因此總的熱阻為(wei) 20°C/W。若想進一步降低熱阻則需適當增加銅箔麵積。

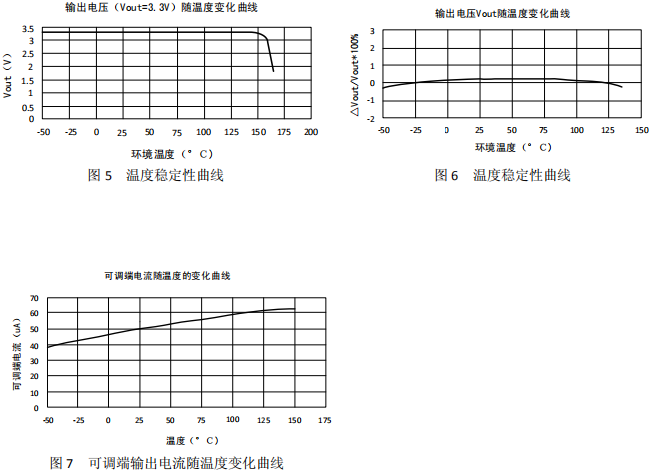

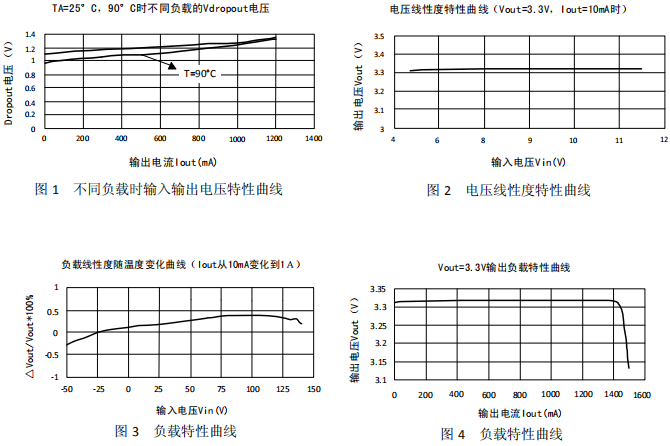

  三端穩壓管 AMS1117的典型應用曲線圖：















  ---
