  貼片2P4M SOT-223-3L 华体会竞猜app 2P4M 國產(chan) 晶閘管







  华体会竞猜app 2P4M的特點：

  • PNPN 四層結構的矽單向器件

  • 門夾靈敏觸發

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 符合 RoHS 規範

  • 封裝形式：SOT-89-3L、SOT-223-3L、TO-92、TO-126、TO-252








  华体会竞猜app 2P4M的引腳圖：









  华体会竞猜app 2P4M的應用領域：

          2P4M可控矽應用於(yu) ：摩托車點火器、汽油機點火器、LED燈控製器、彩燈控製器、咖啡壺、直發器







  华体会竞猜app 2P4M的極限值(T_CASE=25℃)：

  參數	符號	數值	單位
  VDRM/VRRM	斷態重複峰值電壓	600/800	V
  IT(AV)	通態平均電流	2	A
  IT(RMS)	通態均方根電流	3
  ITSM	通態不重複浪湧電流	20
  I2t	I2t 值	2	A2s
  dIT/dt	通態電流臨界上升率	50	A/μs
  IGM	門極峰值電流	0.2	A
  PGM	門極峰值功率	0.5	W
  PG(AV)	門極平均功率	0.1
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+110







  华体会竞猜app 2P4M的電特性：


  符號	參數	數值			單位
  		最小值	典型值	最大值
  IGT	門極觸發電流	10		200	μA
  VGT	門極觸發電壓			0.8	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流		1	3	mA
  IL	擎住電流			4
  dVD/dt	斷態電壓臨界上升率	10			V/μs
  VTM	通態壓降			1.55	V

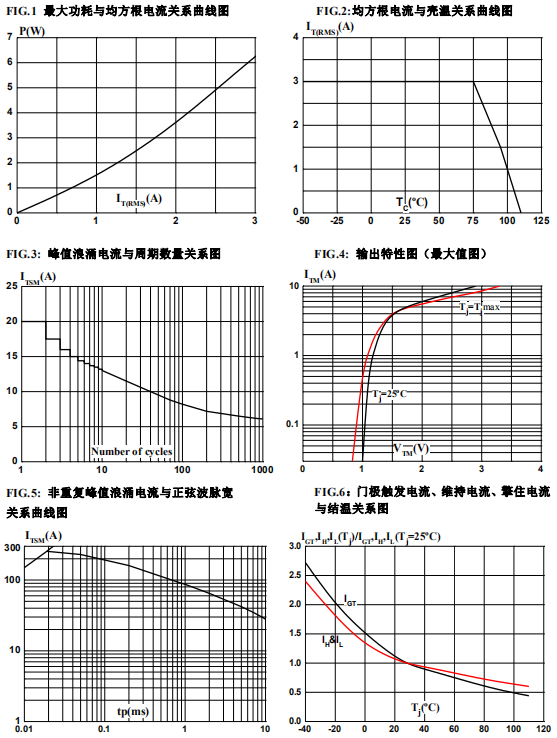

  华体会竞猜app 2P4M的參數特性曲線：









  ---
