  功放芯片 8002D 功率放大器8002 3W音頻功放IC







  功放芯片 8002D的描述：

          8002D是一顆帶關(guan) 斷模式的音頻功放 IC。在 5V輸入電壓下工作時，負載（ 4Ω）上的平均功率為(wei) 3W，且失真度不超過 10%。而對於(yu) 手提設備而言，當 VDD 作用於(yu) 關(guan) 斷端時，8002D 將會(hui) 進入關(guan) 斷模式，此時的功耗極低。

          8002D的應用電路簡單，隻需極少數外圍器件；

          8002D輸出不需要外接耦合電容或上舉(ju) 電容和緩衝(chong) 網絡；

          8002D采用 SOP8 封裝，特別適合用於(yu) 小音量、 小體(ti) 重的便攜係統中；

          8002D可以通過控製進入關(guan) 斷模式，從(cong) 而減少功耗；

          8002D內(nei) 部具有過熱自動關(guan) 斷保 護機製；

          8002D工作穩定，增益帶寬積高達 2.5MHz，並且單位增益穩定。通過配置外圍電阻可以調整放大器的電壓增益，方便應用。







  功放芯片 8002D的主要特性：

  • VDD=5V，RL=4Ω，Po=3W，THD+N≤10%

  • 寬工作電壓範圍 2.0V—6.5V

  • 好的上掉電 POP 聲抑製

  • 不需驅動輸出耦合電容、 自舉(ju) 電容和緩衝(chong) 網絡

  • 單位增益穩定

  • 采用 SOP8 封裝







  功放芯片 8002D的應用領域：

  • 手提電腦

  • 便攜式音箱

  • 低壓音響係統

  • 藍牙音箱

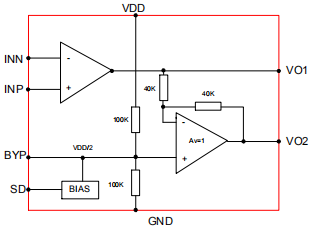

  功放芯片 8002D的原理框圖：

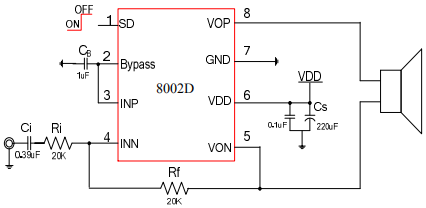

  功放芯片 8002D的典型應用圖：









  功放芯片 8002D的極限參數：

  參數	Min值	Max值	單位
  電源電壓	1.5	7	V
  存儲溫度	-65	150	℃
  輸入電壓	-0.3	VDD	V
  耐 ESD 電壓 1	2000		V
  耐 ESD 電壓 2	250		V
  結溫	150		℃
  推薦工作溫度	-40	85	℃
  推薦工作電壓	2.5	5.5







  ---
