  可控矽TYN840 TO-220B 大電流华体会竞猜app







  可控矽TYN840的應用領域：

          TYN840可控矽應用於(yu) ：電加熱控製、電極調速、交流電開關(guan) 、交直流逆變







  可控矽TYN840的引腳圖：









  可控矽TYN840的特點：

  • PNPN 四層結構的矽單向器件

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 符合 RoHS 規範

  • 封裝形式：TO-220B







  可控矽TYN840的極限值(T_CASE=25℃)：

  • 斷態重複峰值電壓 V_DRM/V_RRM ----------------------------------  800V

  • 通態平均電流 I_T(AV) -----------------------------------------------  25A

  • 通態均方根電流 I_T(RMS) -------------------------------------------  40A

  • 通態不重複浪湧電流 I_TSM ----------------------------------------  460A

  • 通態電流臨(lin) 界上升率 dI_T/dt ---------------------------------------  100A/μs

  • 門極峰值電流 I_GM -------------------------------------------------  4A

  • 門極平均功率 P_G(AV) ----------------------------------------------  1W

  • 存儲(chu) 溫度 T_STG -----------------------------------------------------  -40~+150℃

  • 工作結溫 T_j --------------------------------------------------------  -40~+125℃








  可控矽TYN840的電特性：

  符號	參數	最小值	最大值	單位
  IGT	門極觸發電流	5	35	mA
  VGT	門極觸發電壓		1.3	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流		75	mA
  IL	擎住電流		150
  dVD/dt	斷態電壓臨界上升率	600		V/μs
  VTM	通態壓降		1.6	V
  IDRM/IRRM	斷態重複峰值電流 VD=VDRM/VRRM,Tj=25℃		10	μA
  	斷態重複峰值電流 VD=VDRM/VRRM,Tj=125℃		4	mA







  可控矽TYN840的熱阻：

  • 結到管殼的熱阻(AC) Rth(j-c)：0.8℃/W

  • 結到環境的熱阻 Rth(j-a)：60℃/W

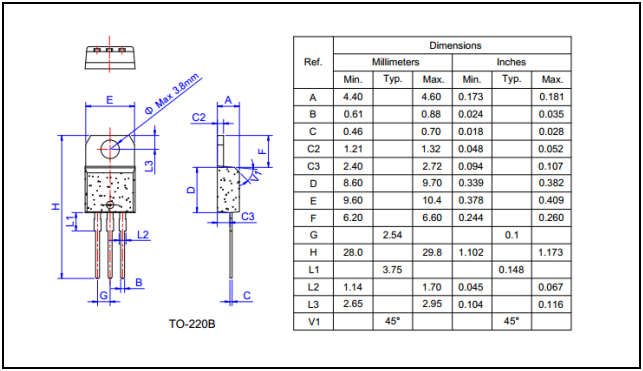

  可控矽TYN840的封裝外形尺寸：









  ---
