  hth棋牌软件 TYN1225 TO-220B 1200V大電壓可控矽







  hth棋牌软件 TYN1225的特點：

  • PNPN 四層結構的矽單向器件

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 符合 RoHS 規範

  • 封裝形式：TO-220B








  hth棋牌软件 TYN1225的引腳圖：









  hth棋牌软件 TYN1225的應用領域：


          TYN1225可控矽應用於(yu) ：摩托車調壓器、LED 燈控製器、交流電開關(guan) 、交直流電源變換、直發器...







  hth棋牌软件 TYN1225的極限值(T_CASE=25℃)：

  • 斷態重複峰值電壓 V_DRM/V_RRM -------------------------------------------  1200V

  • 通態平均電流 I_T(AV) -------------------------------------------------------  16A

  • 通態均方根電流 I_T(RMS) ---------------------------------------------------  25A

  • 通態不重複浪湧電流 I_TSM ------------------------------------------------  300A

  • 通態電流臨(lin) 界上升率 dI_T/dt -----------------------------------------------  50A/μs

  • 門極峰值電流 I_MG ---------------------------------------------------------  4A

  • 門極平均功率 P_G(AV) ------------------------------------------------------  1W

  • 存儲(chu) 溫度 T_STG -------------------------------------------------------------  -40~+150℃

  • 工作結溫 T_j -----------------------------------------------------------------  -40~+125℃








  hth棋牌软件 TYN1225的電特性：

  符號	參數	數值	單位
  IGT	門極觸發電流	2~30	mA
  VGT	門極觸發電壓	1	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流	50	mA
  IL	擎住電流	70
  dVD/dt	斷態電壓臨界上升率	500	V/μs
  VTM	通態壓降	1.6	V







  hth棋牌软件 TYN1225的熱阻：

  符號	參數	數值	單位
  Rth(j-c)	結到管殼的熱阻(AC)	1	℃/W
  Rth(j-a)	結到環境的熱阻	60

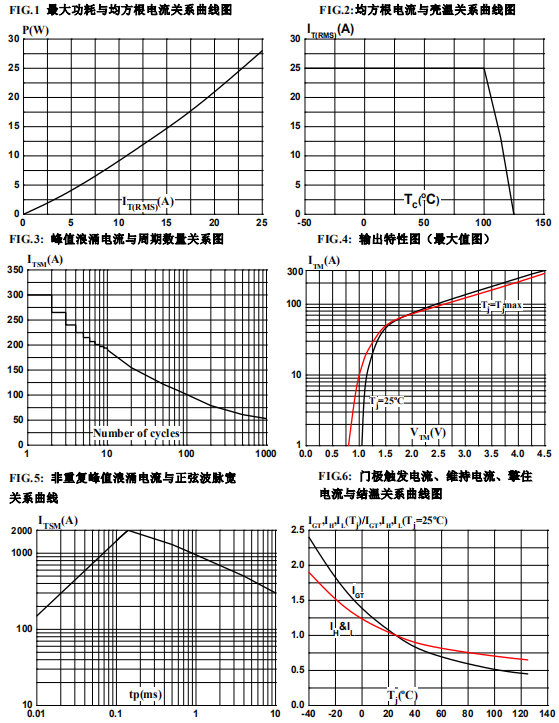

  hth棋牌软件 TYN1225的參數特性曲線：

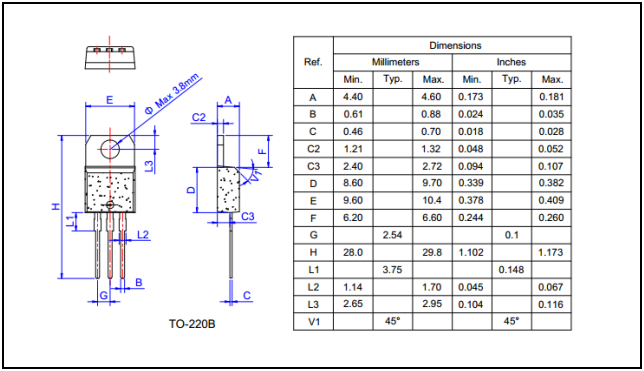

  hth棋牌软件 TYN1225的封裝外形尺寸：









  ---
