1.概論
電源的輸入部分,為(wei) 了防止誤操作,將電源的正負極接反,對電路造成損壞,一般會(hui) 對其進行防護,如采用保險絲(si) ,二極管,MOS管等方式,這裏就稍微做一下梳理總結。
2.方式介紹
2.1 二極管防反接

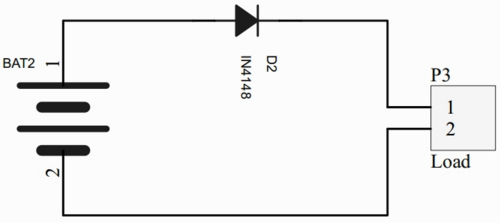

采用二極管進行保護,電路簡單,成本低,占用空間小。但是二極管的PN結在導通時,存在一個(ge) <= 0.7V的壓降,對電路造成不必要的損耗,比如對電池供電的係統,電流較大的電路都會(hui) 造成比較明顯的影響(電路中,功耗,發熱都是不可忽略的問題)。
2.2 保險絲(si) 防護
很多常見的電子產(chan) 品,拆開之後都可以看到電源部分加了保險絲(si) ,在電源接反,電路中存在短路的時候由於(yu) 大電流,進而將保險絲(si) 熔斷,起到保護電路的作用,但這種方式修理更換比較麻煩。
2.3 MOS管防護
MOS管因工藝提升,自身性質等因素,其導通內(nei) 阻技校,很多都是毫歐級,甚至更小,這樣對電路的壓降,功耗造成的損失特別小,甚至可以忽略不計,所以選擇MOS管對電路進行保護是比較推薦的方式。
2.3.1 NMOS防護
上電瞬間,MOS管的寄生二極管導通,係統形成回路,源極S的電位大約為(wei) 0.6V,而柵極G的電位為(wei) Vbat,MOS管的開啟電壓極為(wei) :Ugs = Vbat - Vs,柵極表現為(wei) 高電平,NMOS的ds導通,寄生二極管被短路,係統通過NMOS的ds接入形成回路。
若電源接反,NMOS的導通電壓為(wei) 0,NMOS截止,寄生二極管反接,電路是斷開的,從(cong) 而形成保護。
2.3.2 PMOS防護
上電瞬間,MOS管的寄生二極管導通,係統形成回路,源極S的電位大約為(wei) Vbat-0.6V,而柵極G的電位為(wei) 0,MOS管的開啟電壓極為(wei) :Ugs = 0 -(Vbat-0.6),柵極表現為(wei) 低電平,PMOS的ds導通,寄生二極管被短路,係統通過PMOS的ds接入形成回路。
若電源接反,PMOS的導通電壓大於(yu) 0,PMOS截止,寄生二極管反接,電路是斷開的,從(cong) 而形成保護。
注:NMOS管將ds串到負極,PMOS管ds串到正極,寄生二極管方向朝向正確連接的電流方向;
MOS管的D極和S極的接入:通常使用N溝道的MOS管時,一般是電流由D極進入而從(cong) S極流出,PMOS則S進D出,應用在這個(ge) 電路中時則正好相反,通過寄生二極管的導通來滿足MOS管導通的電壓條件。MOS管隻要在G和S極之間建立一個(ge) 合適的電壓就會(hui) 完全導通。導通之後D和S之間就像是一個(ge) 開關(guan) 閉合了,電流是從(cong) D到S或S到D都一樣的電阻。
實際應用中,G極一般串接一個(ge) 電阻,為(wei) 了防止MOS管被擊穿,也可以加上穩壓二極管。並聯在分壓電阻上的電容,有一個(ge) 軟啟動的作用。在電流開始流過的瞬間,電容充電,G極的電壓逐步建立起來。
對於(yu) PMOS,相比NOMS導通需要Vgs大於(yu) 閾值電壓,由於(yu) 其開啟電壓可以為(wei) 0,DS之間的壓差不大,比NMOS更具有優(you) 勢。
