四傳(chuan) 輸門 CD4066 引腳圖 四雙向模擬開關(guan)
四傳(chuan) 輸門 CD4066的描述:
CD4066 是四雙向模擬開關(guan) ,主要用作模擬或數字信號的多路傳(chuan) 輸,具有比較低的導通阻抗,導通阻抗在整個(ge) 輸入信號範圍內(nei) 基本不變。CD4066 由四個(ge) 相互獨立的雙向開關(guan) 組成,每個(ge) 開關(guan) 有一個(ge) 控製信號,開關(guan) 中的 p 和 n 器件在控製信號作用下同時開關(guan) 。這種結構消除了開關(guan) 晶體(ti) 管閾值電壓隨輸入信號的變化,因此在整個(ge) 工作信號範圍內(nei) 導通阻抗比較低。與(yu) 單通道開關(guan) 相比,具有輸入信號峰值電壓範圍等於(yu) 電源電壓以及在輸入信號範圍內(nei) 導通阻抗比較穩定等優(you) 點。當模擬開關(guan) 的電源電壓采用雙電源時,例如=+5V, =-5V(均對地 0V 而言),則輸入電壓對稱於(yu) 0V 的正、負信號電壓(+5V ~ -5V)均能傳(chuan) 輸。這時要求控製信號 C=“1”為(wei) +5V,C=“0”為(wei) -5V,否則隻能傳(chuan) 輸正極性的信號電壓。
四傳(chuan) 輸門 CD4066的應用:
低靜態功耗
高關(guan) 態阻抗
極低的漏電流
通道間無串擾
四傳(chuan) 輸門 CD4066的管腳排列圖:

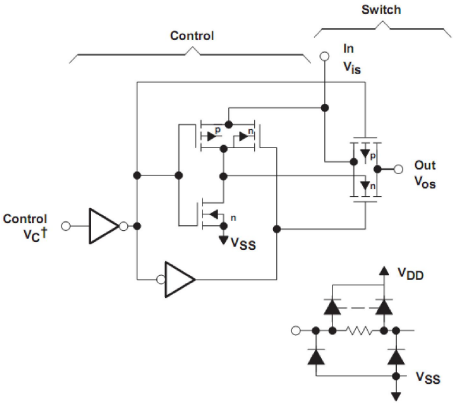

四傳(chuan) 輸門 CD4066的邏輯圖:
四傳(chuan) 輸門 CD4066的極限值:
電源電壓範圍:-0.5V~18V
輸入電壓範圍:-0.5V~VDD+0.5V
存儲(chu) 溫度範圍:-65℃~150℃
焊接溫度(10秒):260℃
功耗(DIP-14):700mW
功耗(SOP-14):500mW

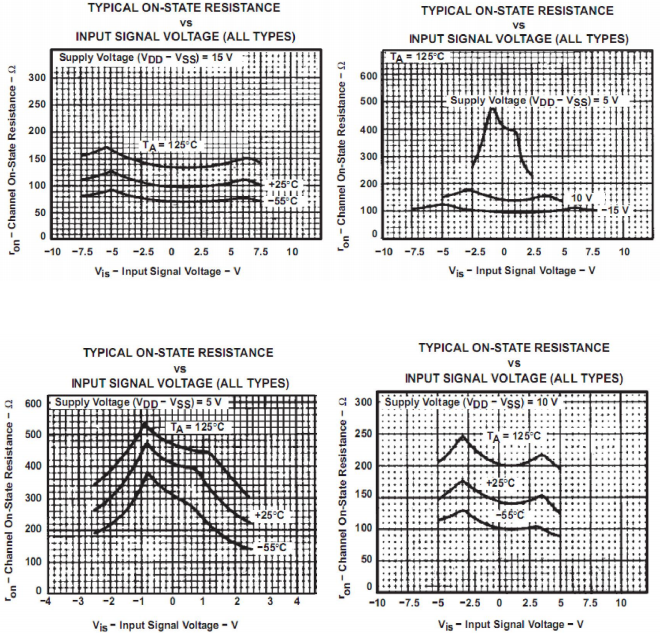

四傳(chuan) 輸門 CD4066的典型參數特性:
