  BT134 4A可控矽 BT134 TO-126 四象限华体会体育沃尔夫斯堡







  4A可控矽 BT134的引腳圖：









  4A可控矽 BT134的特點：

  • NPNPN 五層結構的矽雙向器件

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 符合 RoHS 規範

  • 封裝形式：TO-126、SOT-223-3L、TO-126P








  4A可控矽 BT134的應用：

  • 加熱控製器

  • 馬達調速控製器

  • 麻將機

  • 攪拌機

  • 直發器

  • 麵包機等家用電器








  4A可控矽 BT134的極限值：

  (T_CASE=25℃)

  符號	參數	數值	單位
  VDRM/VRRM	斷態重複峰值電壓	600/800	V
  IT(RMS)	通態均方根電流	4	A
  ITSM	通態不重複浪湧電流	25
  I2t	I2t 值	3.1	A2s
  dIT/dt	通態電流臨(lin) 界上升率 I-II-III	50	A/μs
  	通態電流臨(lin) 界上升率 IV	10
  IGM	門極峰值電流	2	A
  PGM	門極峰值功率	5	W
  PG(AV)	門極平均功率	0.5
  TSTG	存儲溫度	-40~+150	℃
  Tj	結溫	-40~+125







  4A可控矽 BT134的產(chan) 品電性能：

  符號	參數	數值		單位
  		D	E
  IGT	門極觸發電流 I-II-III	≤5	≤10	mA
  	門極觸發電流 IV	≤10	≤25
  VGT	門極觸發電壓	≤1.3		V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤10	≤15	mA
  IL	擎住電流 I-III-IV	≤10	≤15
  	擎住電流 II	≤15	≤20
  dVD/dt	斷態電壓臨界上升率	≥10	≥20	V/μs
  VTM	通態壓降	≤1.55		V

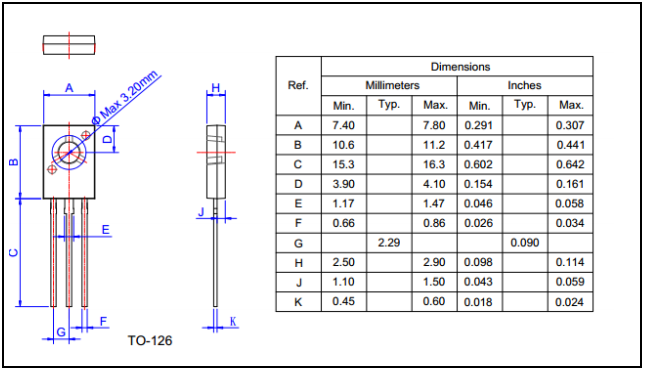

  4A可控矽 BT134的封裝外形尺寸：












  ---
